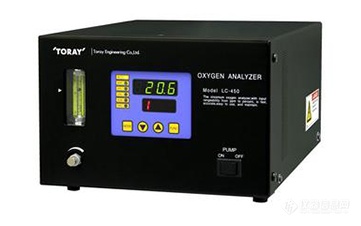

TORAY 东丽工程氧化锆氧气分析仪 LC‑450D

TORAY 东丽工程氧化锆氧气分析仪 LC‑450D

覆盖广泛浓度范围的

测量 能够显示从ppm水平到100%的广泛浓度范围

传感器耐用性提升：氧传感器采用

特殊涂层以增强耐用性

宽交流功率范围 AC100~240VAC（LC-450A）

* LC-450D 使用的直流24V电源

体积紧凑且易于安装

，深度比传统设备短。节省空间。

适用标准

产品详细介绍

LC‑450D 是日本东丽工程抽吸式氧化锆氧气分析仪，DC24V 直流供电版本，内置取样泵，无需外接真空泵，支持控制柜面板嵌入安装或桌面摆放，氧化锆浓差电池原理，覆盖 ppm 微量氧到 100% VOL 全量程氧气检测，专为自动化成套设备集成开发。

核心硬件

4 位 LED 数字显示，支持自动量程切换，也可锁定固定量程；内置隔膜取样泵、转子流量计，样气流量 1000‑2000mL/min。

供电：DC24V±10%，稳态功耗 30VA；整机重量约 5kg；气路接口 Rc1/8 管螺纹（进气、旁路出气、排气）。

输出：标配 0‑10V 模拟信号，4‑20mA 为订货选件；RS‑232C 数字通讯；无源接点：浓度高低报警、设备故障、预热就绪信号，对接 PLC、上位机数据采集系统。

预热时间：≤5 分钟；自带设备自诊断：传感器温度异常、加热故障、气路异常识别。

样气使用条件

样气压力≤30kPa 微正压，必须常压取样，不可直接接真空腔体；样气禁止含有硅蒸气、卤素、油雾、强腐蚀性气体，会造成氧化锆传感器不可逆损坏；可选活性炭、硅过滤器等前置过滤选件保护传感器。

与 LC‑450A 选型区分

LC‑450A：AC100‑240V 交流供电；适合单机桌面使用、实验室现场监测。

LC‑450D：DC24V 直流供电；适合设备机柜内部集成，半导体、锂电成套设备 OEM 配套首选，测量性能参数完全一致。

实际落地应用案例

半导体行业：氮气、氩气等高纯保护气体微量氧在线监测；扩散炉、退火炉出气端取样检测；半导体工艺设备整机集成配套。

锂电、MLCC 电子陶瓷：烧结、烘烤工序保护气氛残氧检测，防止元器件氧化，保障产品良率。

热处理、粉末冶金：钎焊炉、烧结炉保护气体氧含量监控。

工业高纯气体：惰性气体中氧气杂质在线监测。

手套箱科研设备：手套箱出气取样检测箱内氧气浓度。

落地实施要点

选型确认：确认 DC24V 供电条件；确认是否需要选配 4‑20mA 输出；确认是否增加前置过滤组件。

机械安装：面板嵌入控制柜或者台面摆放；接入 DC24V 电源；BA 不锈钢取样管路对接进气口。

信号接线：0‑10V/4‑20mA、RS‑232C、报警接点接线接入 PLC 控制系统。

开机调试：通入样气吹扫管路，开机预热 5 分钟以上，传感器升温完成后读取稳定数据。

维护：定期零点、量程标气校准；定期检查过滤器；氧化锆传感器属于消耗件，按工况定期更换。
