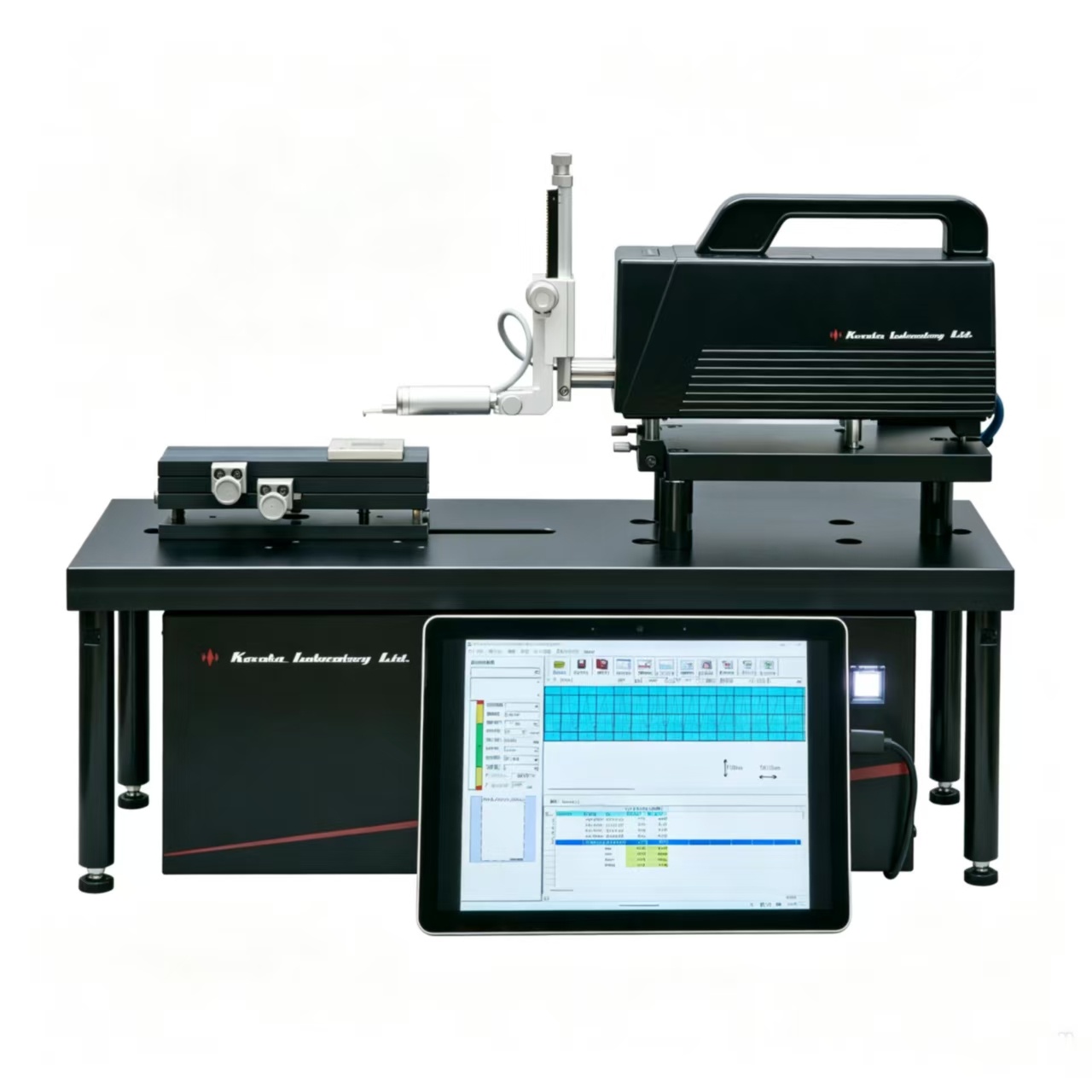

KOSAKA 小坂研究所非接触式轮廓形状测定机EF550A 系列

KOSAKA 小坂研究所非接触式轮廓形状测定机EF550A 系列

配备分析宏，支持复杂分析任务中的省力。

该测量机具备高度便携性和安装灵活性。

通过实时输出功能，你可以获得放大后的测量形状数据。

通过连接轮廓形状分析系统，可以进行更高级的分析。

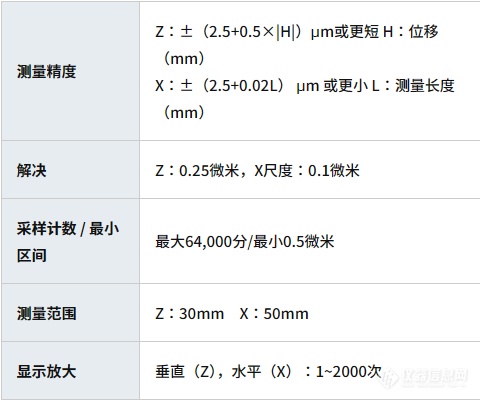

核心参数：

产品详细介绍

EF550A 是小坂非接触激光轮廓仪，和 SE300pro/SE500pro/SE800 触针式系列形成互补。

非接触测量，探头不接触工件，不会划伤薄膜、软质材料、抛光脆弱表面；

设备轻量化可搬运，不强制固定地基，实验室、产线旁都可以布置；

实时输出轮廓波形数据，连接专用分析软件，做段差、翘曲、弯曲、轮廓评价；

注意：该设备只测轮廓 / 段差 / 翘曲，不输出 Ra 粗糙度参数；如果需要粗糙度，要搭配 SE 触针系列。

对比触针 SE 系列

SE 系列：触针接触式，可以测粗糙度 Ra + 轮廓段差；会划伤软样品。

EF550A 系列：激光非接触；只测轮廓、台阶、翘曲；无法测 Ra 粗糙度。

实际落地案例用途

案例 1：FPD 显示行业

对象：光学薄膜、偏光片、玻璃基板；用途：薄膜翘曲、基板段差、保护膜轮廓测量，避免触针划伤膜面。

案例 2：半导体行业

对象：晶圆、光刻胶薄膜、镀膜器件；用途：测量镀膜台阶、基板翘曲度，软胶样品不能用触针。

案例 3：光学零部件

对象：光学膜片、透镜、模压光学件；用途：评价成型轮廓、翘曲变形。

案例 4：锂电 / 新能源薄膜

对象：极片、隔膜；用途：薄膜表面轮廓、起伏翘曲检测，非接触保护薄膜。

可选配件

各类样品夹具、真空吸附载台

轮廓分析软件包

标准校准样板

电动 XY 载台（扩展多点扫描）
