KOSAKA 小坂研究所 高性能触针式轮廓形状测定机EF800 系列
品牌：小坂研究所
产地：日本
型号：EF800 系列
400-616-7676转3323
仪器介绍

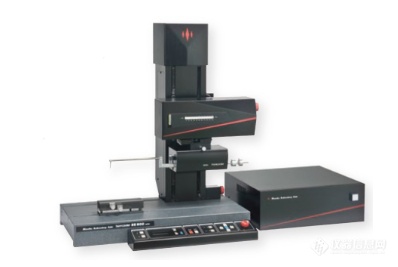

KOSAKA 小坂研究所 高性能触针式轮廓形状测定机EF800 系列
这是一台高性能轮廓形状测量机，配备超高速运动和综合分析功能。
标配探测器过载停止功能。
通过自定义功能，你可以设置快捷方式到常用功能。
重新测量功能允许轻松重新测量，无需重新创建程序。

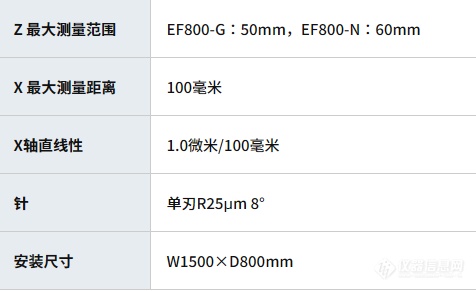

核心参数：
| 项目 | EF800‑G | EF800‑N |
|---|---|---|
| 测量方式 | 触针式差动电感（接触式） | 触针式差动电感（接触式） |
| X 轴扫描行程 | 最大 100 mm | 最大 100 mm |
| Z 轴测量范围 | 50 mm | 60 mm |
| Z 最小分辨率 | 0.1 μm | 0.025 μm |
| X 轴直线度精度 | 1.0 μm /100 mm | 1.0 μm /100 mm |
| 标准触针 | R25μm 8° 凿形触针 | R25μm 8° 凿形触针 |
| 扫描速度 | 高速可调，支持宏程序自动测量 | 高速可调，支持宏程序自动测量 |
| 保护功能 | 标配探头过载停止保护，防止撞针损坏 | 标配探头过载停止保护 |
| 输出分析 | 角度、半径、圆弧、台阶高度、距离、形位公差；支持主样品比对分析；CSV 导出；可编写测量宏程序 | 角度、半径、圆弧、台阶高度、距离、形位公差；支持主样品比对分析；CSV 导出；可编写测量宏程序 |
| 备注 | 仅轮廓几何形状，不能测粗糙度 Ra | 仅轮廓几何形状，不能测粗糙度 Ra |
产品详细介绍
EF800 系列是台式高端接触式轮廓测量机，属于几何轮廓专用机型，专注工件二维形状、圆弧、角度、台阶、形位公差检测，不输出粗糙度参数，与 SE800（粗糙度 + 轮廓一体机）、EF550A（激光非接触）形成三条产品线。
高速扫描，自带过载停止保护，有效降低触针撞击损坏风险；支持自定义快捷键，重复测量无需重复编写程序，适合批量样品检测。
强大几何解析：圆弧、球面、斜角、沟槽、滚珠螺纹、Master 比对等复杂形状解析，满足精密零部件几何尺寸评价。
整机为实验室台式设备，固定放置，不适合现场手持测量。
⚠️重要区分
EF800：接触式触针轮廓仪，只测几何轮廓，无粗糙度
EF550A：激光非接触轮廓仪，无粗糙度，不划伤样品
SE800：触针一体机，同时测粗糙度 Ra + 轮廓形状
EF800 VS EF550A 简单对比
| 型号 | 测量方式 | 能否测 Ra 粗糙度 | 适合样品 |
|---|---|---|---|
| EF800 系列 | 触针接触式 | ❌不能 | 硬质金属、模具、硬光学件；追求高精度几何轮廓；会划伤软膜 |
| EF550A 系列 | 激光非接触 | ❌不能 | 薄膜、软胶、易划伤工件；不可以接触样品 |
实际落地案例用途
案例 1：精密机械零部件
对象：轴承、齿轮、凸轮、密封件；用途：检测凸轮曲线、圆弧 R 角、沟槽轮廓、台阶高度、形位公差，批量零件几何尺寸检测。
案例 2：精密模具行业
对象：注塑模具、冲压模具、光学模仁；用途：评价模具型腔轮廓曲线、R 角、斜面角度。
案例 3：汽车零部件
对象：喷油嘴、传动轴零部件；用途：复杂截面轮廓、圆弧角度检测，研发与来料检验。
案例 4：光学硬元件
对象：玻璃模压模具、硬质光学镜片；用途：评价镜片成型轮廓、曲率半径。
可选配件
多种专用触针（不同 R、角度规格）
电动 XY 载台，实现多位置自动测量
各类工件夹具、V 型块
标准轮廓校准样板
宏程序自动测量软件包
