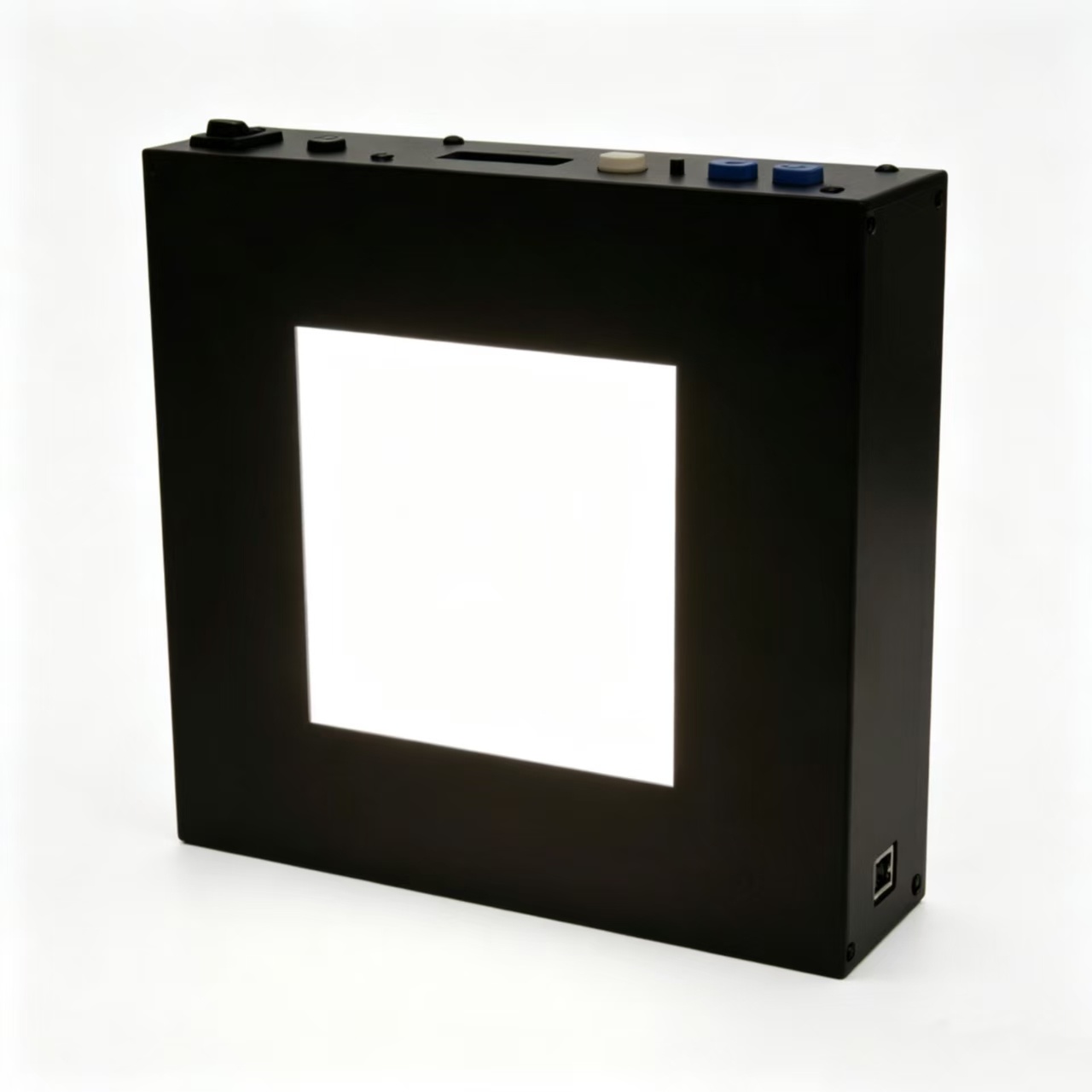

TSUBOSAKA 壶坂电机 孔径光面积计SMD-100T2

TSUBOSAKA 壶坂电机 孔径光面积计SMD-100T2

相机和可换镜头相对于参考光圈直径的光圈误差（dEV）测量。

准确测量平行光通过光圈的光量。

垂直和水平方向均可测量

用开关轻松切换每个FNo。

便捷的4系列灵敏度切换支持从广角到长焦的各种内容

通过USB或RS-232C通信控制完全遥控

LED型光源（SMD-100T2LE）

核心参数：

产品详细介绍

SMD-100T2 是壶坂电机镜头光圈 F 值专用测试设备，用于测量相机镜头光圈孔径大小、通光量，计算光圈误差 dEV。

采用 φ100mm 大口径平行光光学系统，输出稳定平行光束，模拟无限远入射光线，检测镜头光圈开合的实际通光能力。

支持 12 档标准 F-number 切换，4 级灵敏度适配广角到长焦各类镜头；可垂直 / 水平摆放，满足不同镜头、相机整机的装夹测试。

通过 USB/RS232 与 PC 通讯，自动采集通光量数据，计算光圈偏差 dEV，筛选光圈不良、F 值不准的镜头。

同系列对比：SMD-81T2 透镜 φ80mm；SMD-100T2 为 φ100mm，适配更大口径镜头；SMD-100T2LE 是 LED 光源版本，寿命更长。

实际落地用途案例

可交换单反 / 微单镜头产线

镜头出厂检测，验证光圈 F 值精度，测量光圈通光量偏差 dEV，筛选光圈叶片开合不良产品。

手机、车载相机镜头模组

内置光圈镜头、焦平面快门模组的光圈性能检测，评估不同光圈档位下通光一致性。

相机整机厂实验室

相机快门 + 光圈联动性能验证，研发样品比对、来料检验。

光学元件厂商

光圈光阑组件来料检测，验证光阑实际通光面积。
