TSUBOSAKA 壶坂电机多轴电动载物台控制系统CMS-1
品牌：壶坂/ TSUBOSAKA
产地：日本
型号：CMS-1
400-616-7676转3323
仪器介绍

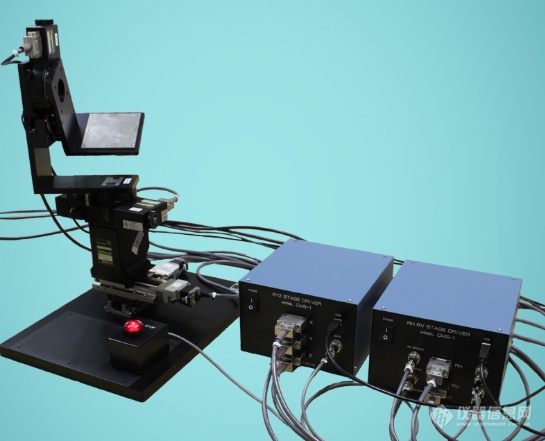

TSUBOSAKA 壶坂电机多轴电动载物台控制系统CMS-1
配备电动级，用于旋转轴（偏航/俯仰）和线性轴（X/Y/Z）。
舞台控制可通过专用的PC软件实现
可以进行体位教学、记忆和回忆
我们还提供可选的DLL选项和更换电动舞台轴。
*在某些规格中，俯仰标注为RV，偏航标注为RH。
核心参数：
| 项目 | 规格 |
|---|---|
| 品牌 | TSUBOSAKA 壺坂電機（壶坂电机） |
| 型号 | CMS-1 |
| 产品名称 | 多轴电动载物台控制系统（五轴电动位移台） |
| 运动轴 | X、Y、Z 直线轴 + Yaw 偏航、Pitch 俯仰旋转轴，共 5 轴 |
| 行程范围 | X：±25mm；Y：±25mm；Z：±10mmYaw：±45°；Pitch：±35° |
| 分辨率 | X/Y：6μm；Z：10μmYaw/Pitch：0.2° |
| 最大承载 | 2.0 kg |
| 样品安装空间 | 250 × 150 × 150 mm |
| 通讯接口 | USB2.0 B 型 |
| 配套系统 | 专用 PC 控制软件，支持 Windows10；可提供 DLL 二次开发库 |
| 电源 | AC100V，50/60Hz（不含电脑），功耗 100VA |
| 工作环境 | 温度 5~40℃，湿度≤80%，无冷凝 |
产品详细介绍
CMS-1 是壶坂电机五轴精密电动位移台系统，专门用于相机、镜头模组光学测试，常搭配辉度箱、平行光源一起搭建光学测试台。
5 自由度调节：X/Y/Z 三维平移 + Pitch/Yaw 二维角度倾斜，可精确调整镜头 / 相机样品的位置与入射光角度。
示教记忆功能：在软件上手动调整好位置、角度后，可以保存点位，一键调用，适合批量样品重复测试。
支持二次开发：提供 DLL 动态链接库，可集成到客户自动化测试程序中，适配产线自动化测试方案。
是 CRA 光线入射角特性测试、镜头角度响应、相机模组光学标定的核心运动平台。

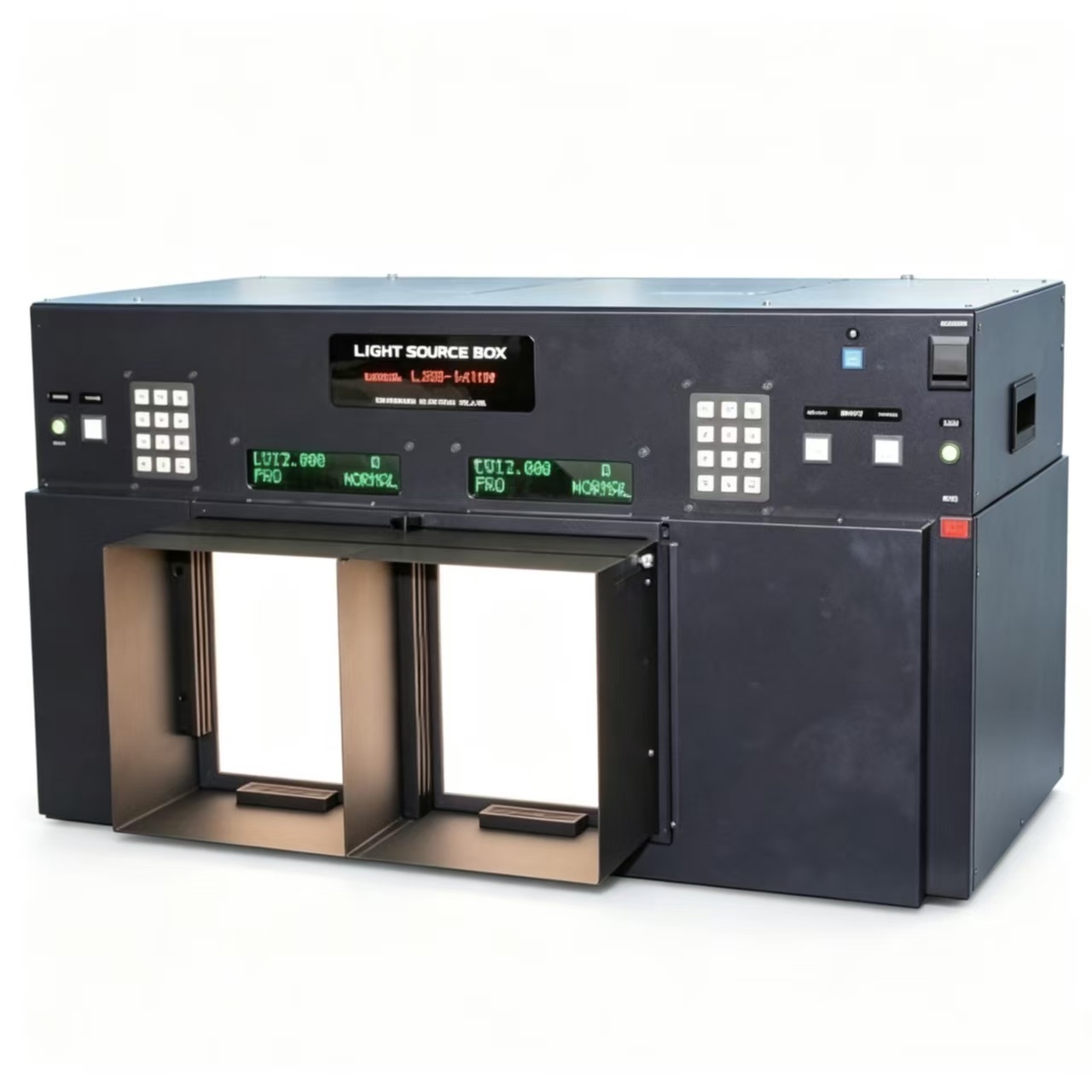

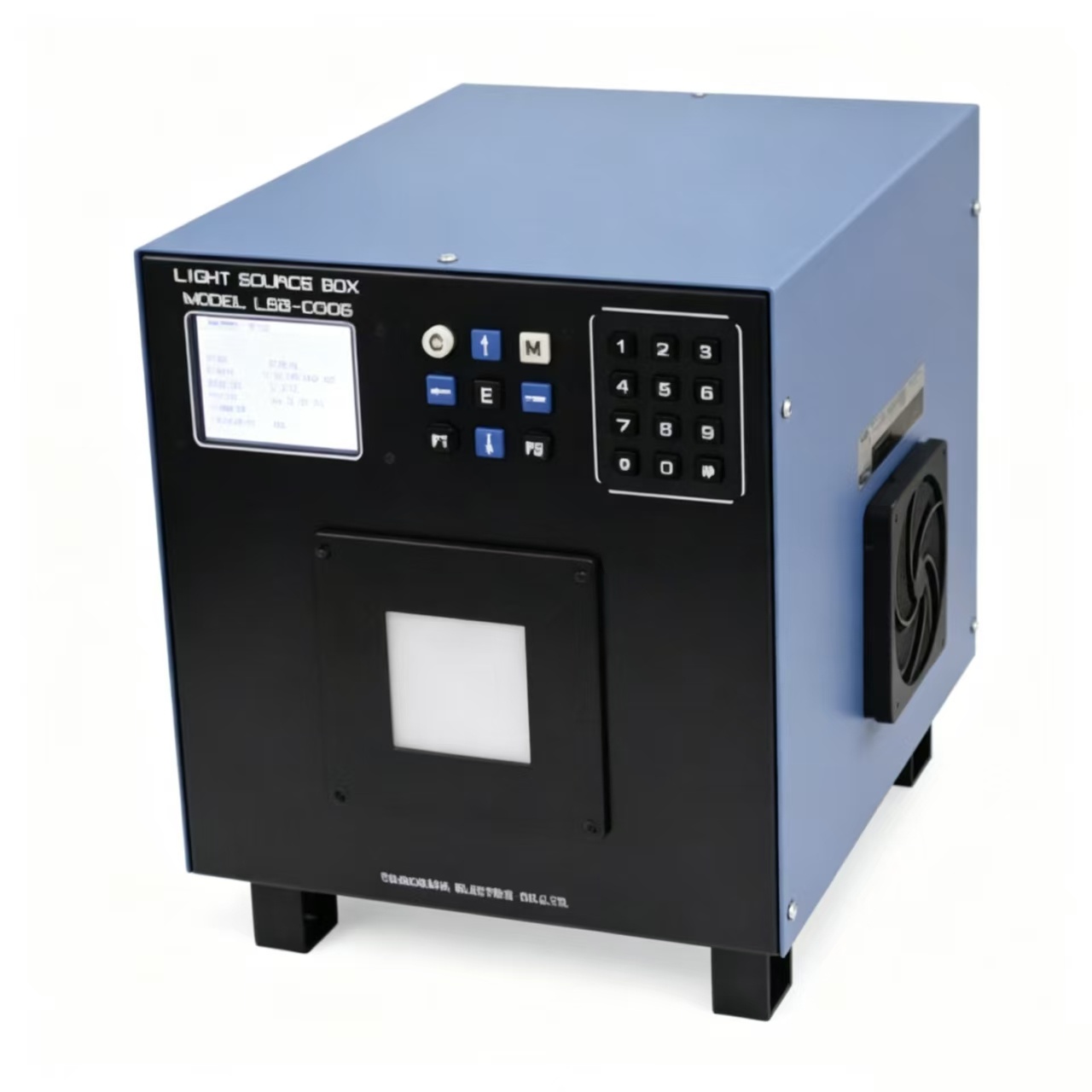

应用组合：CMS-1 载物台 + SOL 人工太阳灯 / VLB 辉度箱，构成整套相机光学评价系统。
实际落地用途案例
车载摄像头模组
DMS、ADAS、环视镜头 CRA 入射角特性测试，调整样品俯仰、偏摆角度，验证不同入射角度下相机感光响应。
手机镜头 / 3D 传感器
镜头角度响应、杂散光、相对照度测试，自动调整样品位置，批量样品测试。
光学实验室
镜头、图像传感器光学标定，角度扫描实验，镜头入射角特性研发验证。
自动化测试台集成
和 SAE-800 多机位测试仪配套，搭建整套相机模组光学自动测试系统。
可选配件
样品专用夹具
上位机控制软件、DLL 开发包
定制行程 / 角度升级
原厂校准证书
