TSUBOSAKA 壶坂对比度测试仪 CT-1

TSUBOSAKA 壶坂对比度测试仪 CT-1

测量和展示对比剂形式的墨水性能

光源切换是可能的

你可以根据需要的测量项选择亮度计。 也包括只测量亮度还是光谱测量）

Pro型号支持多点测量，配备简单的净化空气机构和加热器。

 一、产品详细介绍

CT-1 系列是日本壶坂电机（TSUBOSAKA）专为彩色滤光片光刻胶、感光树脂油墨开发的偏振透射式对比度（消光比）专用测试仪，是国内彩膜光刻胶行业公认的标准检测设备。

1. 测试原理

采用双偏振片透射光路（无积分球）。光源发出平行光，经过起偏器，垂直照射涂布在玻璃基板上的光刻胶样品；后端检偏器自动旋转，分别采集**偏振平行（最大透射辉度 Lmax）与偏振正交（最小透射辉度 Lmin）状态下的透射亮度，软件自动计算对比度 CR=Lmax/Lmin。

原理本质：模拟 LCD 彩膜在偏振环境下的明暗显示能力，用来评价光刻胶颜料分散、遮光、显色反差性能

2. 主要型号分支

CT-1-STB1（最主流标准版）：单点测量，可测对比度、辉度、xy 色度坐标，外接辉度计（BM-5AC）

CT-1-STS1 / STC1：经济型基础款，仅基础对比度 + 辉度

CT-1-PB1/PS1/PC1：精密多点测量机型

CT-1-ATS：搭载自动载台，自动多点扫描，适合产线来料抽检

3. 测量项目

✅ 必测：对比度 CR、最大辉度、最小辉度

✅ 标配：色度坐标 x、y

✅ 选配（搭配 SR-5A 分光辉度计）：分光光谱、透射光谱曲线

4. 光源与光学参数

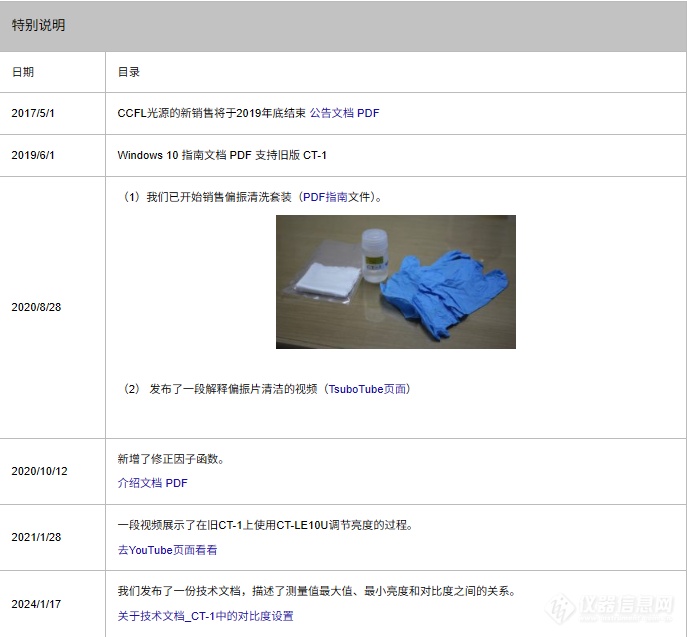

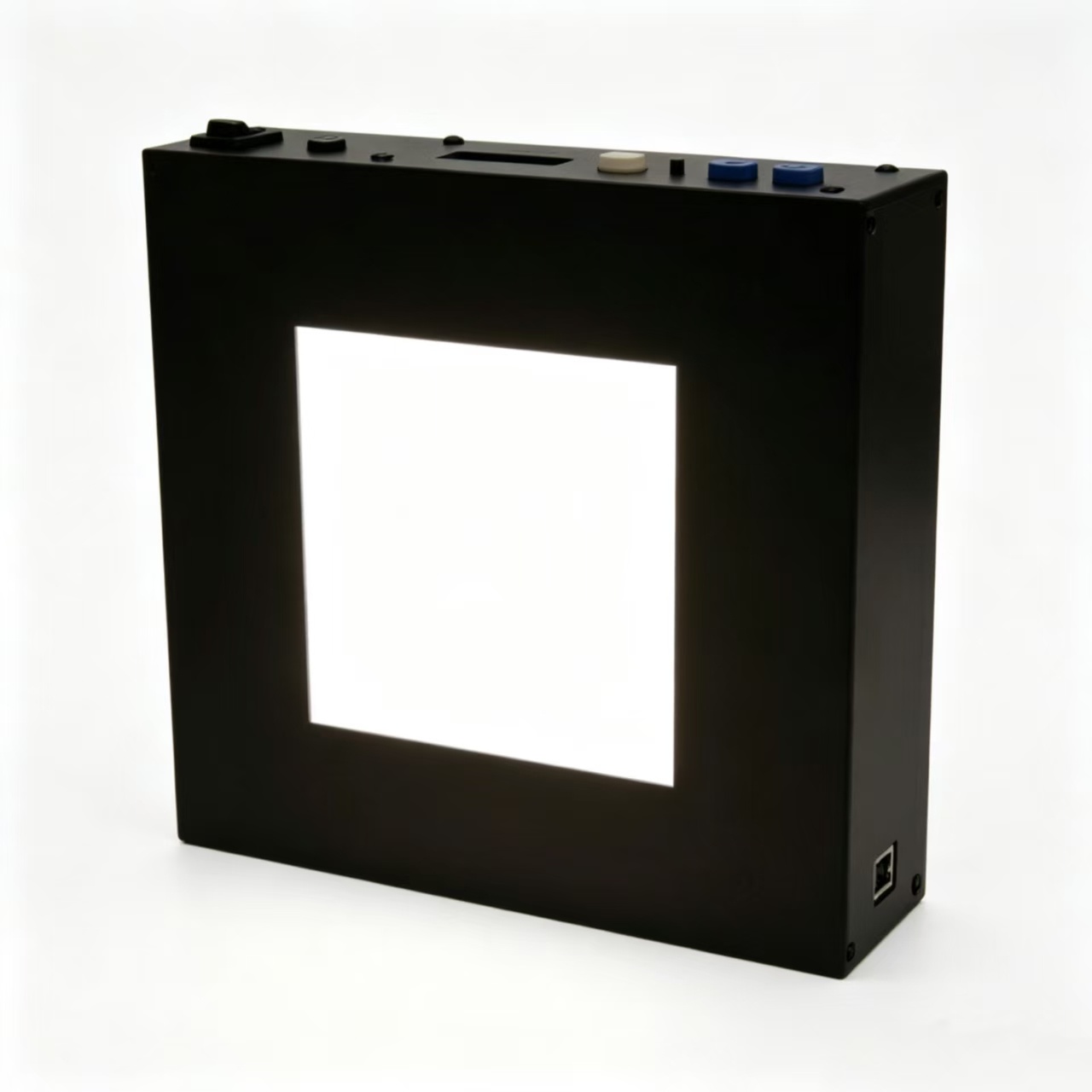

- 光源：LED 光源（新机主流）/ 卤素光源可选；老款 CCFL 光源停产

- 光谱范围：可见光 400~700nm，光谱性能取决于外接辉度计

- 光学结构：偏振透射光路，下拉平台类目适配选【多角度】

- 重复性：恒温 25℃条件下对比度测量重复性 ≤±5%

- 配套：PC 专用软件，自动记录、导出 CSV 测试报告；可选洁净风单元、样品加热台、自动载台

5. 组成整套设备

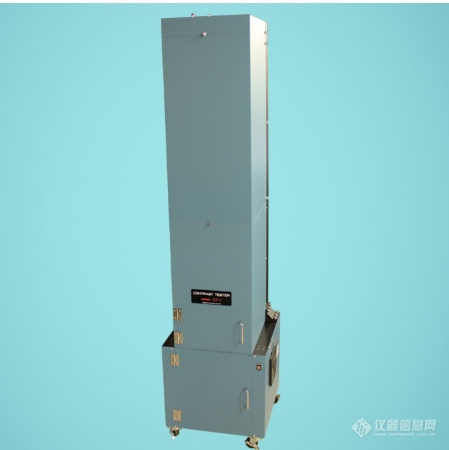

主机（光源 + 偏振旋转机构 + 样品台）+ 辉度计 + 控制 PC + 软件。

重点：辉度计属于选配部件，需要单独选型报价，不能省略。

二、实际行业案例（真实落地场景，可放仪器详情页）

案例 1：显示面板厂（京东方、华星光电）彩膜 CF 光刻胶来料检测

场景：LCD 彩色滤光片红 / 绿 / 蓝光刻胶、BM 黑矩阵油墨来料入厂检验、配方迭代研发。

测试目的：同一配方不同批次光刻胶，涂布在玻璃基板后，测对比度。

- 若对比度偏低：颜料分散不良、颜料粒径异常，会导致面板漏光、色彩发灰；

- 管控标准：固定 CR 阈值，低于阈值判定来料不合格，拒收该批次油墨。

使用机型：CT-1-STB1，实验室抽检，单点测量，记录对比度 + 色度。

案例 2：国内光刻胶材料厂商（晶洁微电子、威迈芯材等）新品配方研发

场景：彩色光阻配方开发，调整颜料、树脂配比，做小试、中试评价。

测试目的：对比多组配方样品对比度，筛选最优配方，记录不同涂布厚度对对比度的影响。

可升级 CT-1-ATS 自动载台，同一片基板 25 点扫描，评估涂布均匀性，快速判断旋涂工艺是否稳定。

案例 3：光学油墨 / 阻焊感光油墨厂商质量管控

场景：光学阻焊油墨、偏振感光涂层。

测试目的：评估固化后涂层的偏振透射反差，用于光学器件、微显示器件材料评价。

 案例 4：第三方检测实验室

第三方材料检测机构，接收光刻胶企业送样，出具第三方检测报告，CT-1 作为行业标准设备，检测结果可被面板厂认可。
