USHIO 牛尾 分体式紫外受光器（探头）UVD-S405

USHIO 牛尾 分体式紫外受光器（探头）UVD-S405

官方名称：受光器，不能单独使用，必须搭配 UIT-201 / UIT-250 主机；校准中心波长 405nm，专门适配 405nm UV-LED 光源，φ1mm 微小受光口径，适合小光斑、局部点位高精度测光。

一、产品详细介绍

基础概述

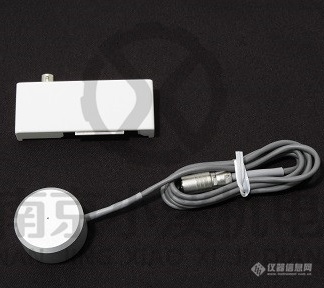

UVD-S405 是日本牛尾 USHIO UNIMETER 系列分体式 405nm 紫外受光探头，分离式结构、BNC 接口，标配 2 米信号线，支持延长线缆，探头放入设备腔体，主机留在外部操作。内置窄带滤光片，抑制可见光杂散光干扰，针对 405nm 紫光 LED 做原厂绝对值校准，是纳米压印、405nm 光刻、光学器件 UV 粘接的标准探头。

核心规格

• 感度波长范围：330~490nm，校准中心波长 405nm

• 受光口径：φ1mm，空间分辨率高，专门测量小光斑局部区域

• 校准精度：±5%；非线性≤±1%

• 照度量程：0.00~9999 mW/cm²（取决于主机档位）

• 温度特性：-0.1%/℃；使用温度 0~50℃

• 传感器：硅光电池（后台参数直接选用此项）

• 接口：BNC，即插即用，主机自动识别探头校准系数

核心特点

1. φ1mm 微小受光面：单点局部精准测量，适合 LED 点光源、小区域曝光光斑，大面积探头无法完成的局部扫描；

2. 分体长线设计：探头体积小巧，伸入密闭 UV 固化箱、曝光机腔体，主机放在外部，避开高温环境；

3. 窄带滤光片，抑制杂散光，专门匹配 405nm UVLED，相比通用照度计，对紫光 LED 测量更准确；

4. 原厂可计量校准，探头老化后可在主机修改 CAL 系数，延长使用寿命，方便实验室数据对标；

5. 搭配 UIT-250 主机：可采集实时照度、峰值照度、积分光量、4 分钟连续照度曲线；搭配 UIT-201，可测照度、峰值、积分光量。

UVD-S405 和 UVD-S365 简单区分 UVD-S365：中心 365nm，i-line 汞灯 / 365nm LED 光刻； UVD-S405：中心 405nm，405nm UVLED，纳米压印、光学粘接、新型光阻。

二、详细实际用途案例（仪器信息网详情直接复制）

案例 1：405nm 光刻 / 纳米压印材料研发整套实验（MS-B100 旋涂 + UVD-S405 测光）

场景：纳米压印、微流控芯片、新型感光树脂实验室 DOE 配方开发 工艺流程：米卡萨 MS-B100 旋涂将光敏树脂涂布在基板→烘烤→405nm UVLED 面光源曝光。测试目的： UVD-S405 小口径探头扫描曝光台面多点，采集 405nm 紫外照度，计算积分曝光能量，评估台面照度均匀性；监控 UVLED 灯珠衰减，锁定稳定曝光窗口，保证每片基板接收能量一致，确保后续形貌 / 对比度测试数据稳定可对比。

优势：φ1mm 小孔径，可测量微小图形曝光区域，评估局部能量差异。

案例 2：光学镜头、摄像头模组、触控屏 UV 胶粘接工艺开发与点检

场景：手机镜头、光学组件、Touch 屏 405nm UV 胶固化。用途：检测 UVLED 面光源光斑中心与边缘照度分布，评估边角能量是否达标；定期点检灯珠老化衰减，防止能量不足导致镜片脱胶、气泡、粘接不良；做 DOE 实验确定照射距离、输送速度、功率参数。

案例 3：3D 打印、LCD 彩色滤光片 405nm 光固化工艺

场景：光固化 3D 打印树脂、彩膜新型 405nm 感光材料。用途：标定打印台面 / 曝光台面的照度均匀度，调整曝光能量，防止树脂固化不足（发粘）或者能量过高导致材料脆裂、收缩变形。

案例 4：PCB 阻焊、平板 UV 油墨 405nm LED 固化产线质控

场景：PCB 厂 UVLED 阻焊油墨、工业平板 UV 印刷油墨固化。用途：产线定期点检，扫描印刷台面照度分布，判断 LED 灯条是否衰减、有无死灯；优化输送速度，保证油墨完全固化，避免掉色、附着力差。

案例 5：UVLED 光源厂商光源标定、设备进厂验收

场景：405nm UV 点光源、面光源、线光源厂家实验室。用途：单点标定小光斑光源输出照度，出具测试报告；新设备进厂验收，仪器之间数据比对。
