IMV 爱睦威三轴地震传感器SW-5033

IMV 爱睦威三轴地震传感器SW-5033

业界首个抗震1000G地震仪

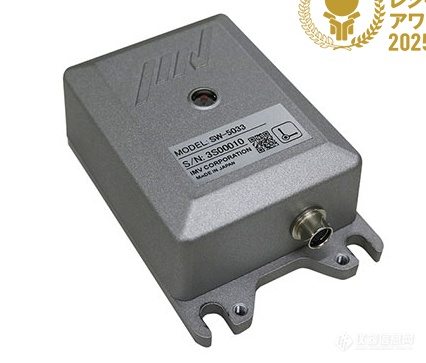

轻便、小巧且抗冲击的地震仪。

在地震期间，可以同时输出国际单位制值（Kine）和加速度（Gal）以模拟形式，从而构建新的网络。

特色

轻便、紧凑且抗冲击

国际单位制值+加速度的准确测量

凭借我们专有的电容加速度拾音器，它可以准确测量从不敏感到强烈地震的各种范围。

低成本

通过专注于地震期间区域灾害预防网络所需的信息和功能，如“SI值（Kine）”和“加速度（Gal）”的模拟输出，我们实现了低成本。

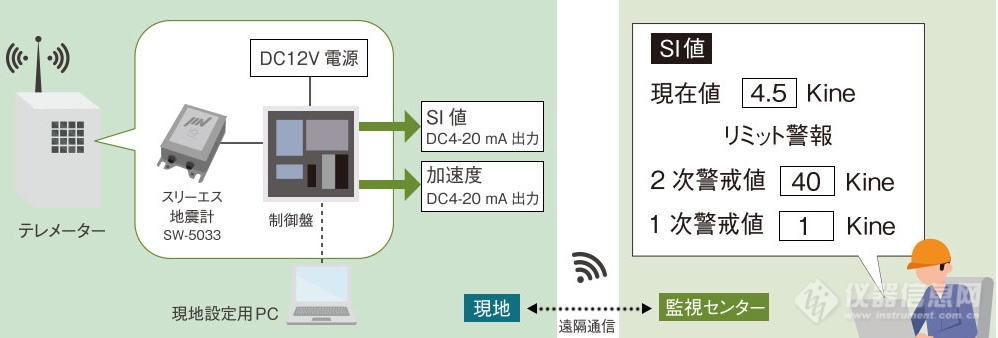

系统配置图

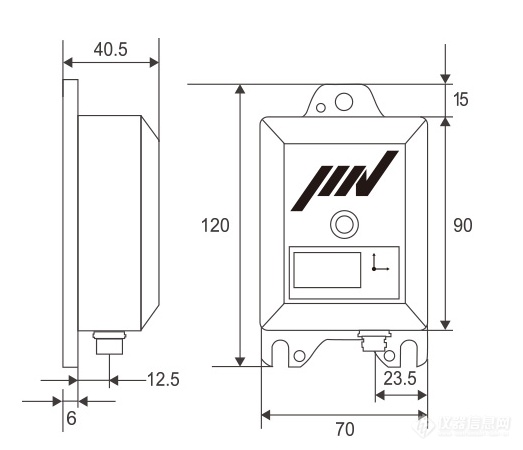

外部示意图

一、产品详细介绍

SW-5033 是 IMV 小型轻量化3S 地震仪，采用 MEMS 电容式三轴加速度传感；主打小型、轻薄、超高抗冲击（1000G），兼顾长周期 + 短周期地震测量，频率范围 0.04~30Hz，既可测普通地震，也可监测长周期建筑晃动。

核心规格

• 测量轴：X/Y/Z 三轴

• 加速度量程：X、Y 轴 ±2000Gal；Z 轴 -2000~+1000Gal

• 分辨率：0.1Gal

• 频率范围：0.04～30Hz

• 抗冲击：1000G

• 防护：IP67

• 通讯：RS485 Modbus RTU；同时支持模拟量输出（加速度、SI 损伤指数）

• 供电：DC12V±20%

• 整机重量：约 0.4kg（传感探头本体，不含 TM-0013-SW 控制器）

• 外形尺寸：90×70×40mm

• 工作温度：-10～+60℃（湿度 10~90% RH，无结露）

核心特点

1. 3S 理念：Simple 简易、Slim 小巧、Strong 高抗冲击 1000G，搬运、安装不容易损坏；

2. 同时输出加速度 (Gal)+SI 地震损伤指数，直接评估建筑结构受损风险；

3. IP67 防尘防水，室内地基 / 室外都可安装；

4. 总线组网，一台 TM-0013-SW 控制器最多可接 3 台 SW-5033，多点分布式监测；

5. 成本相比伺服式 SW-72 更低，适合大面积厂房多点布点。

二、实际用途 & 落地案例

1. 半导体工厂多点地震监测FAB 厂房大面积多点布设，地震触发联锁保护光刻机、检测设备，同时记录 SI 损伤指数评估厂房结构安全。

2. 大型钢结构厂房、仓储建筑监测长周期地震晃动，评估建筑共振风险，地震达到阈值联动设备停机。

3. 数据中心、精密设备大楼低成本多点布置，监测地基振动，保护服务器、高精度检测仪器。

4. 土木建筑、抗震科研长周期地震试验、建筑物结构健康监测，采集 SI 损伤指数用于抗震评估。

5. 一般化工厂（非防爆区域）普通化工车间地震监测，联动切断工艺管路。

选型对比 SW-5033：MEMS、低成本多点组网，1000G 抗冲击，兼顾长短周期，无防爆HM-0013：MEMS 长周期专用，侧重建筑低频结构监测 SW-52EX：防爆款，用于可燃气体 / 粉尘危险区域 SW-74：伺服式高精度，半导体单机重点工位监测
