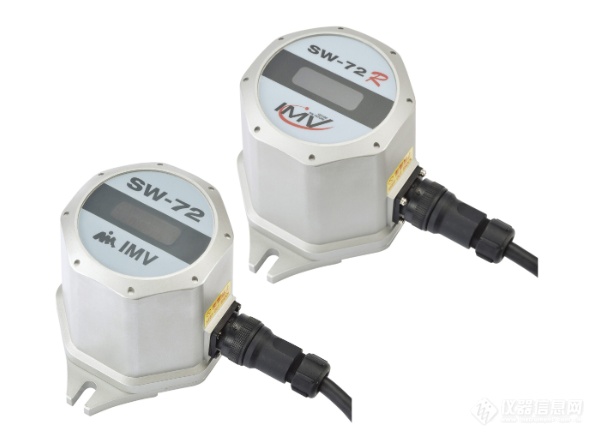

一款内置传感器的紧凑高精度地震仪

我们使用高精度伺服探测器。 SW-72R是一款高端型号，支持国际单位制值和地震强度测量。

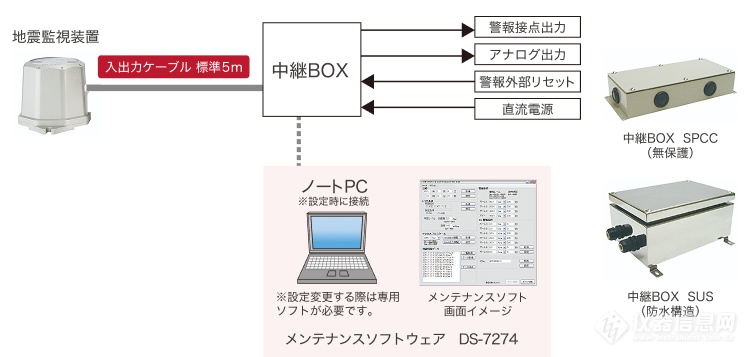

系统配置

IP67防水，适合户外安装

固定在非空心混凝土地板上

从地震监测装置到接触点，最长达100米

案例研究

地震仪的主要作用是防止次级灾害。

地震发生时我们不能立即采取行动。

地震仪作为触发器，促使紧急情况下采取行动或提醒我们危险，防止进一步的损害升级。

我们在日本及海外已安装了超过3000台设备。 它在私营工厂的信息管理和控制设备应用中尤为强大。

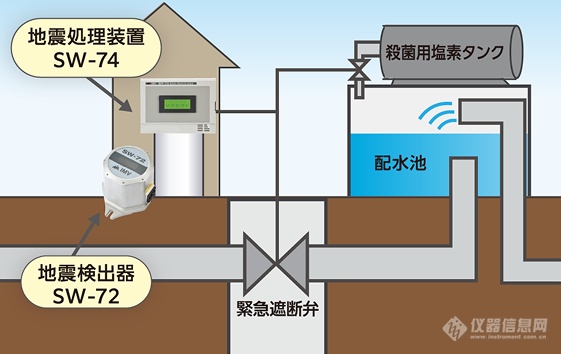

水务和污水系统紧急截止阀的控制

当地震发生且震动超过设定阈值时，地震处理装置（SW-74）会立即向其连接的设备发送中断信号。

这会自动关闭安装在水管上的“紧急截止阀”，防止有价值的水从水库泄漏，即使管道在水箱外受损。 同时，“灭菌氯罐”中的阀门也被控制，以防止次生灾难，如化学品泄漏过多或地震泄漏。

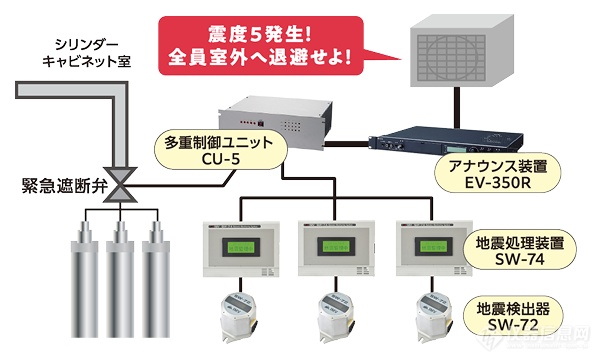

半导体制造设备安装示例

半导体工厂配备了防止地震发生气体泄漏及类似事故的控制装置。 地震仪是触发这种变化的信号。

如果因地震仪故障导致线路中断，可能会产生巨大的成本。 为防止此类故障，安装三个传感器并在两个或多个传感器检测到时发送信号的多层控制系统对关键设备非常有效。

一、产品详细介绍

SW-72R 为 IMV 力平衡伺服型三轴地震传感器（X/Y/Z 三轴），低频性能优异（0.3～10Hz），用于厂房地基监测地震加速度、计算日本气象厅震度；输出信号给 SW-74 主机进行显示、存储、继电器联锁报警。

• 传感原理：力平衡伺服加速度计

• 测量轴：X/Y/Z 三轴，矢量合成计算震度

• 量程：0～999.9Gal

• 防护等级：IP67

• 线缆：最长 100 米（连接 SW-74 主机）

• 供电：由 SW-74 主机供给

• 安装：地基固定安装，室内使用

核心特点

1. 力平衡伺服结构，低频测量精度高，是半导体工厂主流地震监测探头；

2. 三轴同步采集，计算合成震度，支持 SW-74 存储地震事件波形；

3. IP67 防尘防水，可埋入地基安装；

4. 搭配 SW-74，地震达到阈值，继电器触点输出联锁信号，联动设备紧急停机。

二、实际用途 & 落地案例

1. 半导体 FAB 晶圆厂光刻机、涂胶显影、精密检测设备地基布置 SW-72R，中控室 SW-74 主机监测；地震达到设定阈值，联锁设备急停，保护昂贵光学与真空设备，防止晶圆报废。

2. 精密检测实验室、三坐标、山田光学等高精度光学设备厂房监测地基地震扰动，地震发生时触发设备保护停机。

3. 精密机械制造厂房保护高精度加工机床，避免地震冲击损坏精密导轨。

选型对比 SW-72R：升级款伺服探头，配套 SW-74（普通非防爆，半导体洁净厂房首选） SW-52EX：防爆型探头，石化 / 锂电粉尘防爆车间 HM-0013：MEMS 长周期传感器，建筑结构监测 SW-5033：MEMS 经济型多点监测探头
