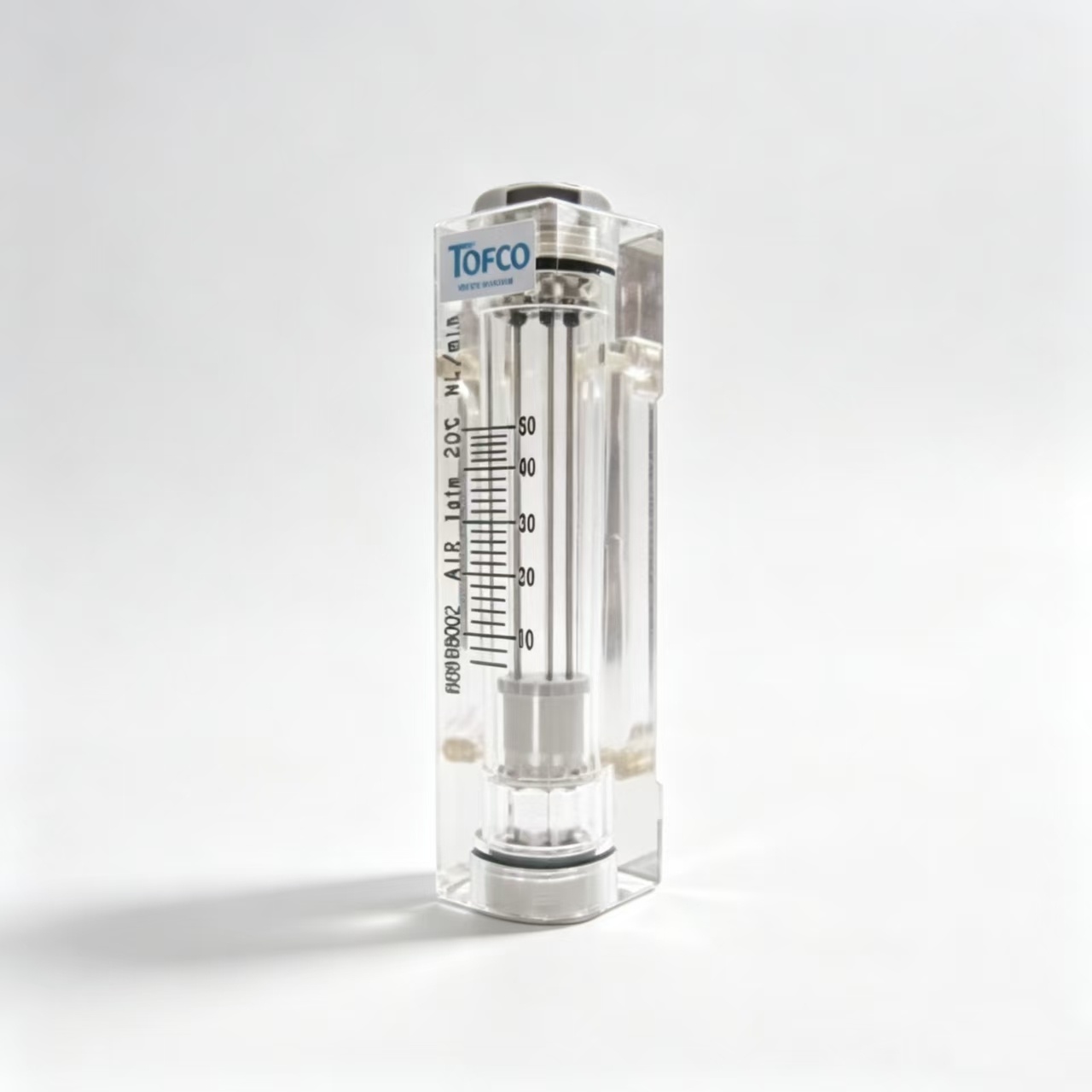

TOFCO 东富科管道直装式面积浮子流量计FC-S 系列

 TOFCO 东富科管道直装式面积浮子流量计FC-S 系列

G G 面積式流量計是一款基于面积式原理设计的直型气体流量计，核心部件采用耐热玻璃锥管和精密浮子，通过浮子在锥管中的高度变化直接指示瞬时流量。

该仪器具备±5% F.S.的流量精度，最高耐受压力为0.8MPa(G)。标准配置下使用流体温度上限为80℃，若选配氟橡胶（FKM）垫圈，耐温性能可提升至100℃，适应更严苛的热环境。

G G 面積式流量計提供S26、S42、S65三种型号，接口尺寸灵活，涵盖从Rc1/4 到 Rc1的多种规格，满足不同管路系统的安装需求。

适用场景

• 化学实验室气体流量监控

• 半导体制造制程气体输送

• 工业燃烧设备燃料气计量




• 一、产品详细介绍

• 日本 TOFCO 东富科 FC-S 面积式浮子流量计，垂直管道安装，流体自下而上，浮子悬浮高度对应流量；金属保护罩包裹玻璃锥管，防止玻璃管磕碰破损，无源就地目视读数；FC-SX 后缀型号可加装磁簧开关，实现流量高低限开关量报警。分 W 液体款、G 气体款。

• 核心规格

• 型号分支：FC-S40 / S42 / S65 等，FC-SX（带报警开关）

• 介质：G（N₂、干燥空气、Ar 等洁净气体）；W（纯水 DIW、低粘度中性药液）

• 量程： 液体：0.1～100 L/min 气体：30mL/min～2000NL/min

• 接口：Rc1/4 ~ Rc1（螺纹直连管路）

• 精度：±5% FS

• 最高使用压力：0.8MPa (G)

• 介质温度：标准 NBR 密封≤80℃；选配 FKM 氟橡胶最高 100℃

• 接液材质：SUS304 不锈钢主体、硼硅玻璃锥管，浮子 SUS304；密封 NBR 标配，FKM 可选

• 安装要求：垂直安装，流体由下向上

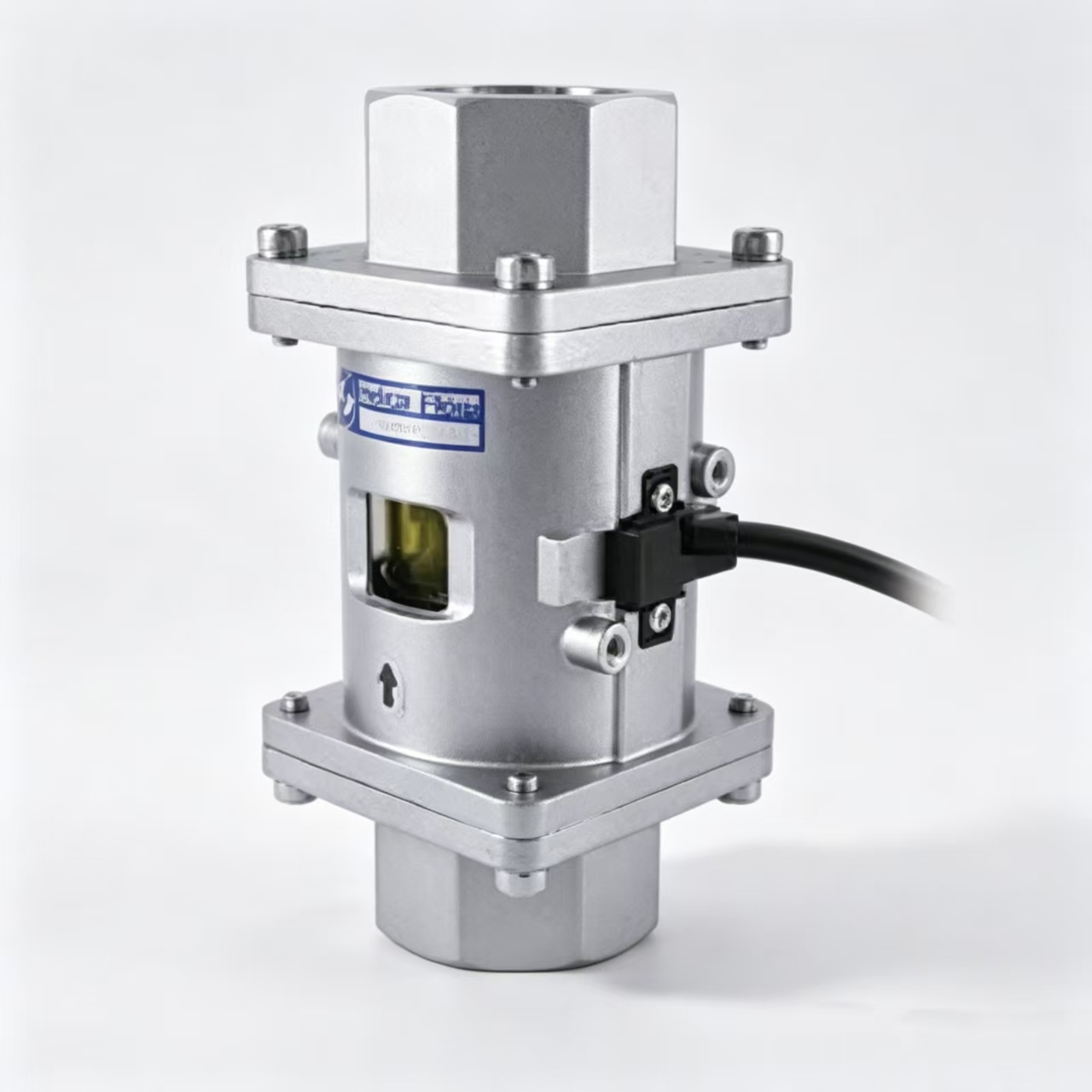

• 信号：标准 FC-S 仅目视无输出；FC-SX 内置磁簧开关，DC24V，0.2A，A/B 接点，高低流量报警

• 读数方式：玻璃锥管浮子，无源现场观察，无需供电

• 核心特点

• 管道直装式，不用嵌入面板，直接串在管路，自带金属保护外壳，玻璃管防撞击；

• 体积紧凑，管路安装简单，作为管路流量观察点；

• FC-SX 版本带磁簧开关，可接 PLC 实现断流 / 低流量联锁保护；

• 无源可视，断电也可直观查看浮子，快速判断管路有无流体；

• 材质适配超纯水、半导体吹扫气体，维护简单；

• 适合设备机台内部管路安装，不占用面板空间。

• 二、实际落地应用案例

• 半导体设备：清洗机、刻蚀机内部支路超纯水、吹扫氮气流量就地观察；

• 模具冷却系统：注塑模具冷却小管路流量目视监测、缺水报警（FC-SX）；

• 纯水 / 超纯水设备：小支路纯水流量现场检查；

• 热处理、焊接设备：保护气体管路流量监测；

• 小型化工回路：低粘度中性药液管路流量目视确认。

• 选型对比 FC-S / FC-SX：管道直装，金属护罩保护玻璃管；SX 带报警开关 FM-PZ/FM-PR：面板嵌入式，装在设备操作面板上 HF-PK：叶轮式，脉冲远传输出，带观察窗，有电子信号 FC-C 系列：亚克力锥管经济型，耐温低于 FC-S 硼硅玻璃款
