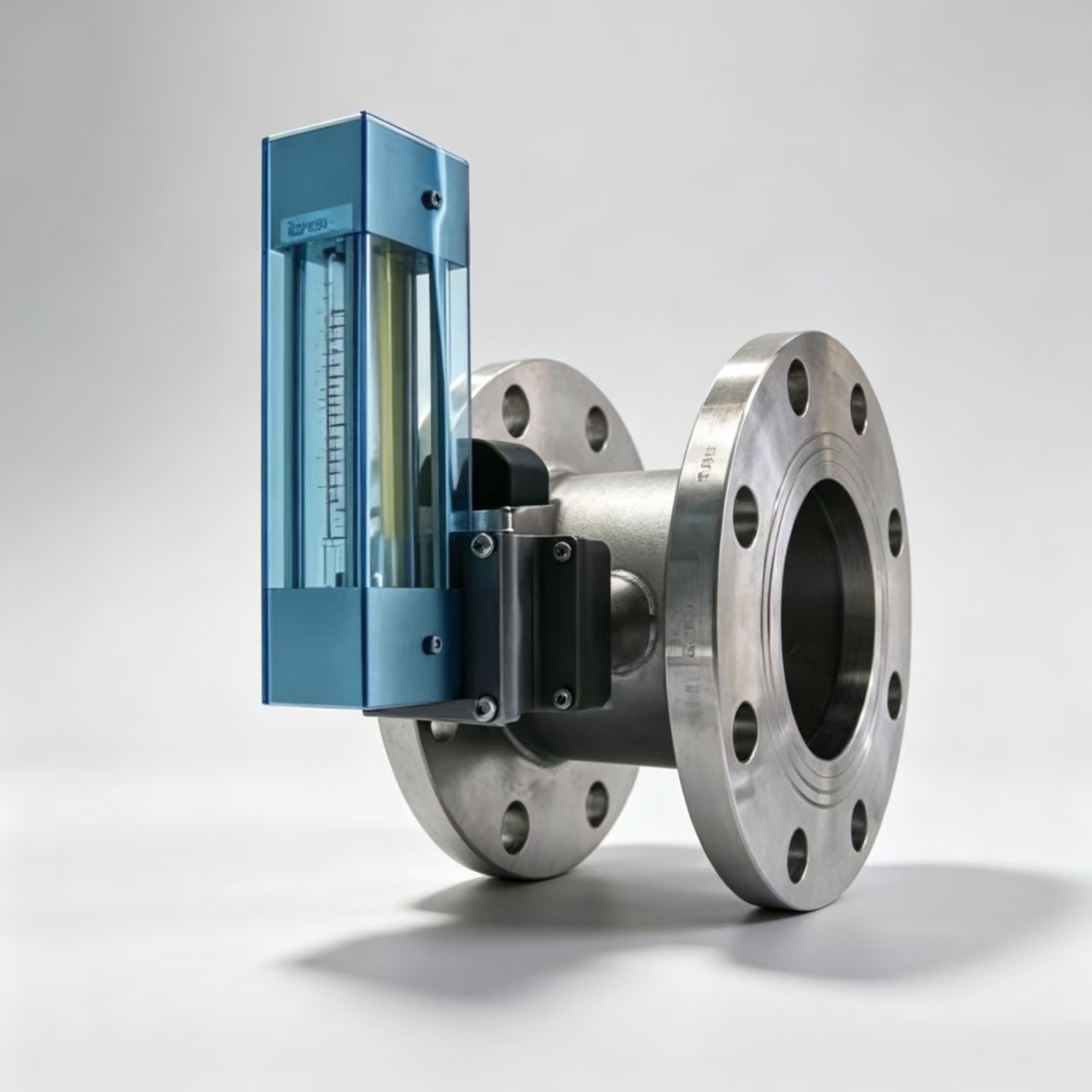

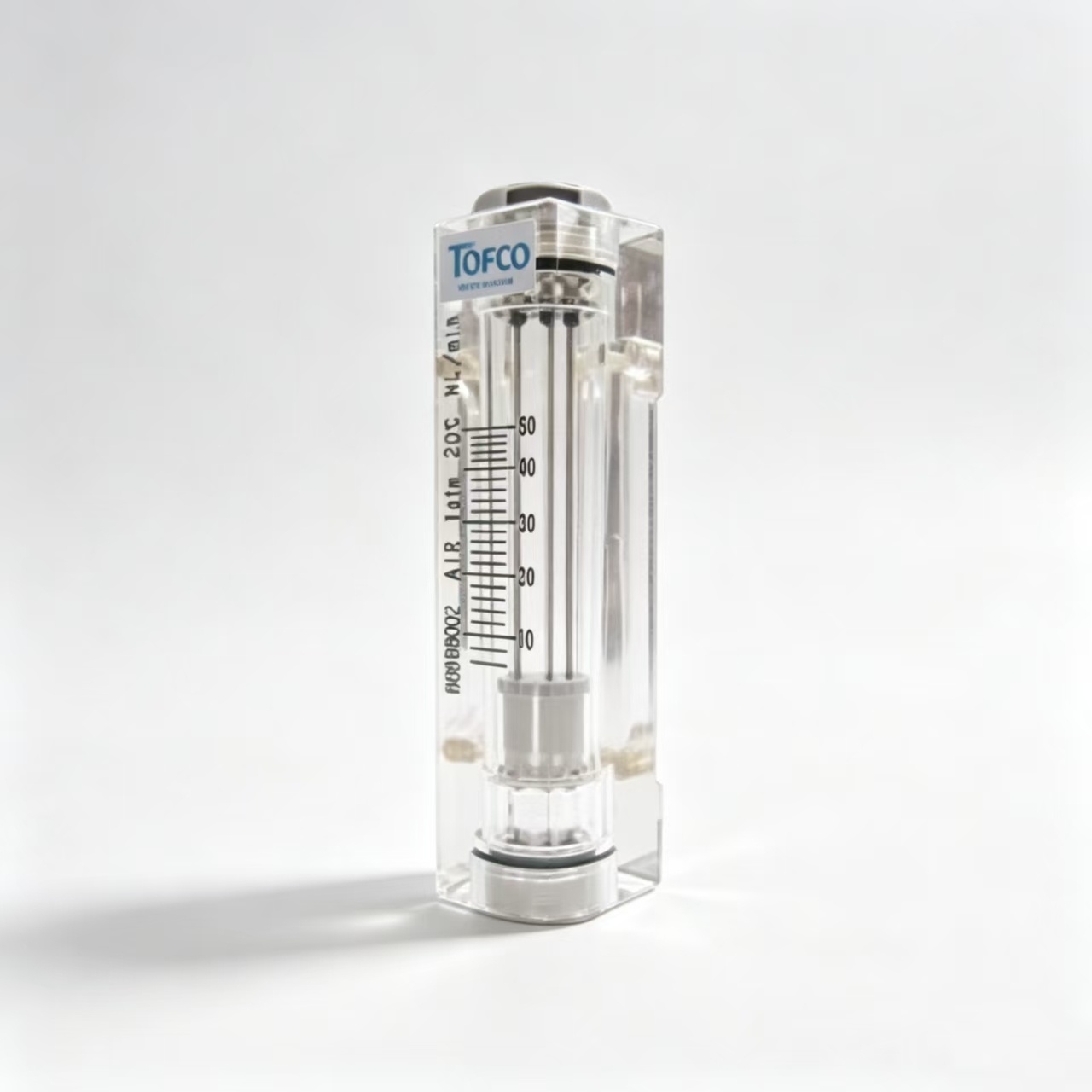

TOFCO 东富科面积式浮子流量计DUO-PF200
品牌：东富科/TOFCO
产地：日本
型号：DUO-PF200
400-616-7676转3323
核心参数
仪器介绍
TOFCO 东富科面积式浮子流量计DUO-PF200
DUO-PF200 面積式流量計是一種基於光學遮斷原理的液體流量測量儀器，利用 20 組紅外發射與接收傳感器檢測浮子位置，將流量變化轉換為高精度的模擬電信號輸出。
該儀器核心採用非接觸式光學測量技術，投光側與受光側分別配置 20 個紅外 IR 發射管和光電晶體，浮子在錐形管內隨流量升降遮擋光線，系統根據陰影濃度計算浮子高度並演算為線性模擬信號，實現約 152 解析度的高精度測量。
產品具備優異的耐化學腐蝕性能，接液部分材質涵蓋 PFA、PTFE、FFKM、ETFE 等高性能氟塑料，浮子可選配封入 SUS316 配重，適合測量純水及多種特殊藥液，但需注意對接液部材質有滲透性的藥液可能導致故障。
儀表支持多種安裝方式與信號輸出，提供面板前置安裝與嵌入式安裝兩種結構，可選配上部針閥控制流量，輸出信號包含 4-20mA、1-5V 及 1-10V，電源要求為 DC12~24V，最大功耗 90mA。
適用場景
半導體超純水輸送系統
實驗室微量試劑添加裝置
製藥行業精細化工液體監測
一、测量原理
采用面积式浮子流量计基础结构，在锥管两侧集成20 组红外对射光轴。液体流过时浮子随流量上下移动，浮子遮挡红外光束，传感器识别浮子高度，MCU 运算换算成流量值，输出 4-20mA / 1-5V /1-10V 模拟信号。
现场可以直接肉眼看浮子读取流量（断电也能目视读数）
通电后自动采集流量并输出模拟量，实现电控系统远程监控
| 项目 | 参数 |
|---|---|
| 型号 | DUO-PF200（后缀代表接口、针阀、焊接方式，例 DUO-PF200-21） |
| 测量介质 | 液体（超纯水、各类酸碱腐蚀药液） |
| 可选流量量程 | 5~15mL/min、10~40mL/min、10~100mL/min、50~150mL/min、50~250mL/min、100~500mL/min、0.1~1L/min、0.2~1.7L/min |
| 精度 | ±5% FS（满量程） |
| 最高使用压力 | 0.5MPa(G) |
| 流体温度 | 最高 60℃ |
| 环境温度 | 0~40℃（无结露） |
| 供电电源 | DC12~24V ±10%，最大 90mA |
| 输出信号（订货选择） | 4-20mA（负载≤400Ω） / DC1-5V / DC1-10V |
| 接液材质 | PFA/PCTFE（浮子 PTFE），耐氢氟酸、强酸强碱等高腐蚀药液 |
| 标准接口 | 21=1/4 英寸软管接头；W=Cap welded 密封焊接 |
| 可选配置 | 上部内置针阀（调节流量） |
| 线缆标配 | 2m 信号线 |
二、产品特点
双模式读取：玻璃锥管可现场目视观察浮子，同时光电传感器输出模拟信号接入 PLC，现场调试与自动化监控兼顾，是半导体设备最常用的方案。
强耐腐蚀性：接液全部 PFA/PTFE 材质，适配高纯药液、蚀刻液、清洗液、超纯水，适合半导体、PCB 湿法工艺。
微小流量测量，量程覆盖 mL/min 级别微量液体，适合药液配比、微量注入回路。
紧凑型结构，面板式安装，设备集成方便。
红外多光轴检测，信号稳定，不易受液体轻微气泡干扰。
三、实际应用案例
半导体晶圆湿法清洗设备：超纯水、酸碱清洗药液的小流量监测与闭环监控
PCB / 面板显示行业蚀刻、显影药液管路流量监测
精密化工微量药剂配比、化学试剂加注流量采集
精密设备冷却循环微小水路流量监控
实验室高纯化学品输送流量测量
