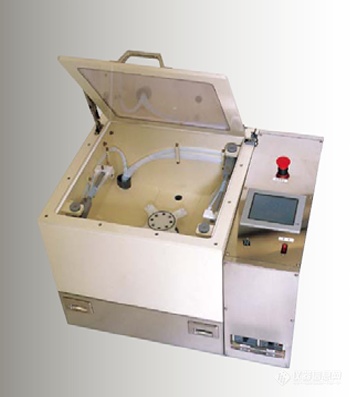

MIKASA 米卡萨双摆动喷嘴湿法蚀刻专用装置 ED-3000


核心参数表

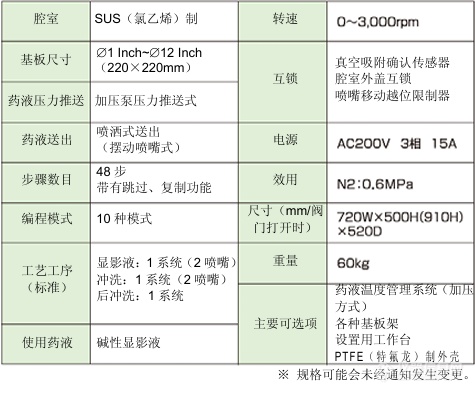

| 项目 | 规格 |
|---|---|
| 最大基板 | φ1~12 英寸晶圆,最大 220×220mm 方形基板;可选配件可拓展至 300mm 方形基板 |
| 处理方式 | 基板旋转 + 双独立摆动喷嘴喷淋(Twin-Swing),仅喷雾蚀刻工艺 |
| 基板转速 | 0~3000rpm,转速可编程控制 |
| 药液供给 | 压力罐加压输送药液,压力稳定,流量波动小 |
| 管路回路 | 蚀刻药液回路、DI 纯水正面冲洗、背面冲洗,3 路液路 |
| 程序控制 | 最多 48 步工序,可存储 10 组工艺配方,支持步骤复制、跳过 |
| 腔体材质 | PVC 耐强腐蚀腔体;可选升级 PTFE 特氟龙内衬,适配更强腐蚀性药液 |
| 安全保护 | 腔盖安全联锁、真空吸盘确认传感器、喷嘴限位保护、废液监测 |
| 电源 | AC200V,三相 15A |
| 外形尺寸 | 720 (W) ×500 (H) ×520 (D) mm;开门总高 910mm |
| 整机重量 | 65kg |
| 选配 | 药液温控单元、基板专用载具、废液收集组件、排气接口、PTFE 内衬升级 |
双独立摆动喷嘴,两根摆臂摆动角度、摆动速度可单独编程,12 英寸大基板药液覆盖均匀,改善边缘蚀刻一致性问题。支持正面蚀刻喷淋、正面冲洗、背面冲洗全自动流程。
PVC 耐强腐蚀腔体,可适配各类强酸蚀刻液、光刻胶剥离液,不会像不锈钢腔体一样被强酸腐蚀、析出杂质污染基板。
压力罐加压给药,蚀刻速率重复性高;真空吸盘兼容硅片、玻璃、化合物半导体、陶瓷、方形基板,吸盘可快速更换。
可编程多段工艺,转速、喷淋时长、药液供给时序自由设定,多配方一键切换,适配科研多种薄膜刻蚀工艺。
安全联锁结构,开盖自动停止喷淋,防止强腐蚀性药液喷溅,适配高校洁净实验室。
完整光刻工艺链路:MS-B 系列匀胶机 → MA 系列掩膜对准曝光机 → M 系列显影机 → ED-3000 强酸湿法蚀刻
MEMS 器件、微流控芯片、光学光栅、传感器芯片金属 / 介质薄膜强酸湿法刻蚀、光刻胶剥离
1~12 英寸科研试样、方形玻璃、陶瓷基板微纳加工
基板适配:最大支持12英寸晶圆/220×220mm方形基板,兼容1~12英寸硅片、玻璃、化合物半导体、陶瓷基板,可选配件可拓展至300mm方形基板;专用真空吸盘支持快速更换,多规格基板切换灵活。
喷淋系统:搭载双独立摆动喷淋喷嘴,两根摆臂的摆动角度、摆动速度可分别独立编程,彻底解决大尺寸基板表面药液分布不均的痛点,整片蚀刻边缘一致性大幅提升。
液路系统:采用压力罐加压输送药液,输出压力稳定无脉冲,喷淋流量波动极小,蚀刻速率重复性误差控制在3%以内;液路可扩展至最多3路蚀刻药液+1路冲洗液,可实现多步不同蚀刻药液连续自动处理;药液阀全部采用特氟龙气动阀,耐化学腐蚀,不易结晶卡阀。
旋转系统:AC伺服电机驱动,转速范围0~3000rpm,加减速斜率可自定义编辑,薄晶圆、薄玻璃启停冲击极小,大幅降低工艺过程中基板碎裂风险。
程序控制:支持48步工艺编辑,可存储10组完整工艺配方,自带步骤跳过、程序复制功能,LCD触控屏操作直观,转速、摆臂角度、摆速、喷淋时间全部可编程,蚀刻-冲洗-甩干整套流程一键自动完成,彻底消除人为操作带来的批次间工艺偏差。
腔体材质:接液主体采用PVC耐强腐蚀材质,适配各类酸系蚀刻液、PR剥离液,完全避免不锈钢腔体被强酸腐蚀溶出污染基板;可选PTFE特氟龙内衬升级,适配腐蚀性更强的特殊药液。
整机规格:AC200V三相15A供电,适配常规洁净台台面摆放,接液腔体光滑无死角,废液导流设计避免反流二次污染基板,完全满足Class100级洁净室使用要求。
双摆动喷嘴专属设计:区别于单喷嘴机型,两根独立控制的喷淋摆臂可实现大尺寸基板全域药液无死角覆盖,12英寸晶圆整片蚀刻均匀性偏差控制在±2%以内,远优于单喷嘴机型常规±5%的水平。
全耐蚀液路腔体设计:从腔体、喷嘴到药液阀全链路针对强酸蚀刻场景优化,完全规避普通显影机不锈钢腔体被强酸腐蚀的问题,设备使用寿命比混用普通显影机做蚀刻的场景延长2倍以上。
大基板工艺适配性强:专门针对12英寸大尺寸晶圆、大规格方形基板优化,解决大基板湿法蚀刻边缘蚀刻速率过快、中心区域蚀刻不足的行业痛点,保障整片微纳图形线宽一致性。
工艺拓展能力丰富:可额外选配蚀刻液恒温控制系统,将药液温度波动控制在±0.5℃以内,完全规避湿法蚀刻速率对温度敏感的痛点,进一步提升批次间蚀刻速率重复性。
高校微纳加工公共平台:搭配同品牌12英寸匀胶机、光刻机、显影机构成完整的大尺寸黄光工艺链路,用于本科生微纳湿法蚀刻教学实验,设备操作门槛低、故障率远低于同级别国产机型,高频次教学使用场景下仍能长期稳定运行。
第三代半导体功率器件研发实验室:用于12英寸碳化硅、氮化镓晶圆的金属薄膜湿法蚀刻工序,利用其低抖动伺服旋台特性,避免薄脆化合物半导体晶圆在工艺过程中碎裂,保障2μm以下栅极图形的蚀刻良率。
MEMS传感器创业公司研发线:适配多规格大尺寸传感器芯片的快速研发试样,可快速切换不同尺寸基板载台,1分钟内完成不同工艺配方调用,大幅缩短微纳结构湿法蚀刻工序的试样周期。
大尺寸光学微纳器件制备实验室:利用双喷嘴全域均匀喷淋特性,在12英寸玻璃基板上实现微纳光栅、微透镜阵列图形的均匀湿法蚀刻,图形边缘粗糙度控制在50nm以内,满足高精度大尺寸光学器件研发的工艺要求。
