授权代理Lambda Vision拉姆达高性能显微拉曼光谱单元

/

授权代理Lambda Vision拉姆达高性能显微拉曼光谱单元

品牌:Lambda Vision

产地:日本

型号:RAM 300

400-616-7676转3323

留言咨询

核心参数

光谱范围
可见
按探测器
CCD
光谱范围
100~4000 cm⁻¹
分辨率
≤3 cm⁻¹
灵敏度
高灵敏度冷却 CCD 探测器
信噪比
≥600:1
动态范围
16bit
杂散光
<0.08%

仪器介绍

授权代理Lambda Vision拉姆达高性能显微拉曼光谱单元

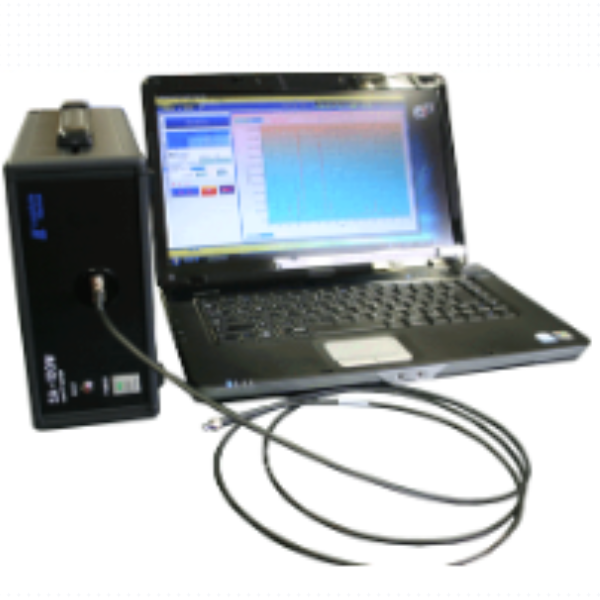

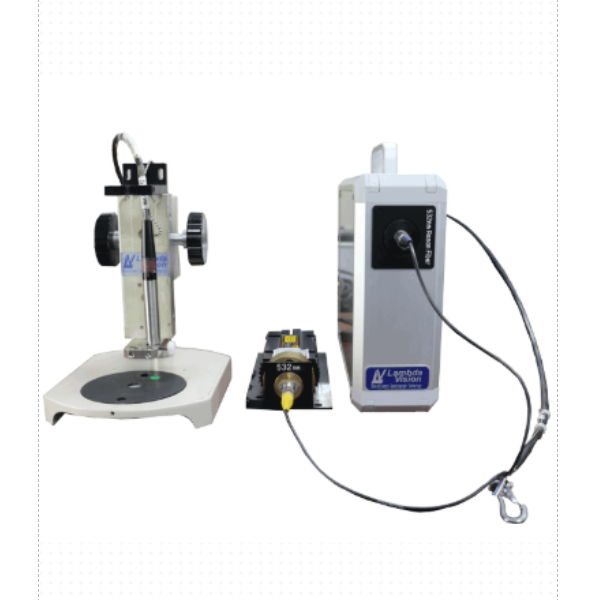

拉曼光谱仪移动版RAM200/300

尽管价格低廉,但它是最好的拉曼光谱仪。

这是一种低成本的拉曼光谱单元,非常适合现场现场测量。

它也可以用作宏观和显微测量的拉曼。

它也非常适合DAC红宝石荧光测量。

可以使用电视观测摄像机在检查样品状况的同时测量样品。

如果您对拉曼光谱感兴趣但觉得费用过高,欢迎随时咨询我们。

<功能>·提供两种焦段:200mm和300mm。

·可用于宏观和显微拉曼测量。

理想于DAC红宝石荧光测量。

光谱段可由波长驱动,最多可设置两个衍射光栅。

·激光功率也可以用ND调整。

规格
光谱学部分

类型移动内存200移动内存300
焦距200毫米300毫米
亮度F/ 2.8F/ 3
衍射光栅最多允许携带2张牌
向后色散3.2nm/mm,1200gr 300nm2.4nm/mm,1200格令300nm
CH色散1200格令时0.05nm/CH,1200格令时
300nm,约1.5cm-1/CH
1200格令时约0.03纳米/CH;1200格令时
约300纳米,约1厘米-1/CH
波长可重复性±0.03nm
波长精度±0.5纳米
光纤冷凝器内置
界面USB2.0

光学管段

物镜×10尼康
激光:
从右边选择
473nm 30mW
532nm 50mW
632nm 10mW
785nm 100mW
观景相机USB 2.0 300,000 像素
观景照明白色LED(可选卤素灯)
XYZ样本表选项
光纤2米

一、品牌与产品定位

株式会社 Lambda Vision(ラムダビジョン,拉姆达),日本专业光谱、膜厚与显微光学测量设备厂商。MicroRAM-300是该品牌高端显微拉曼光谱单元,属于 Mobile-RAM 系列最高阶型号,定位高分辨率微区拉曼分析,相比 Mobile-RAM100/200,光学系统、探测器性能全面升级,兼顾实验室独立检测与 OEM 设备集成,原厂主打半导体、第三代半导体、显示面板、高压 DAC 实验、新材料科研场景,在保证性能前提下,相比欧美大型台式显微拉曼具备更好的性价比。

二、核心硬件与产品特点

  1. 300mm 焦距分光光学系统,F/4.2分光仓最大支持3 片光栅自由切换(1800gr/mm、1200gr/mm、830gr/mm、600gr/mm 等可选),可灵活切换高分辨窄波段模式、宽光谱扫描模式,兼顾低波数检测与精细峰形解析,适合晶体应力、碳材料缺陷分析。

  2. 冷却型 CCD 探测器(滨松 / Andor 可选)采用制冷 CCD,降低暗电流噪声,长时间弱信号采集稳定性大幅提升,针对荧光背景较强的有机薄膜、光敏高分子、低浓度微量颗粒样品,检出能力显著优于非冷却 CCD(RAM100/200)。

  3. 多激光源选配,最多可搭载 2 路激光可选 473nm、532nm、632nm、785nm,按需选配;配备 ND 衰减片,激光功率可调,防止激光灼伤光敏样品。 标配 USB 观察相机 + 白色 LED 同轴照明,电脑端实时观察样品表面,直接定位微米级测试点位,避免误测到杂质。 可搭配物镜转换器、电动 XY/Z 载台,支持面扫描、深度方向 Z 轴逐层扫描、图像拼接 mapping,获取样品二维成分分布。

  4. 模块化集成友好C 接口显微光路,可直接对接金相显微镜;也可外接光纤探头,伸入真空腔体、狭小设备内部做原位检测;USB2.0 通讯,可嵌入自动化检测平台、DAC 金刚石对顶砧高压实验装置。

  5. 无损检测,样品无需复杂前处理固体、薄膜、粉末、晶体、凝胶均可直接测试;配套原厂 RamanSpec 分析软件,内置标准物质谱库,自动谱图匹配、物质定性、应力计算、自动生成检测报告,支持多谱图叠加比对、基线校正、数据导出。

三、核心技术规格

  • 分光焦距:300mm,F/4.2

  • 光栅:最多可搭载 3 片,可按需选配

  • 可选激光:473nm /532nm /632nm /785nm,最多搭载两路激光

  • 探测器:冷却 CCD(滨松 / Andor 可选)

  • 拉曼位移范围:

    • 532nm:100~4000 cm⁻¹

    • 785nm:100~3200 cm⁻¹

  • 光谱分辨率:≤3 cm⁻¹

  • 信噪比:≥600:1

  • 动态范围:16bit

  • 杂散光:<0.08%

  • 观察单元:USB 相机 + 白色 LED 照明,可选卤素照明

  • 软件:Raman 分析软件,支持 mapping 面扫描、深度扫描、谱库匹配、报告输出

四、行业实际用途(详细)

1. 半导体 & 第三代半导体(核心应用领域)

  1. Si、SiC、GaN 晶圆晶体质量、应力分布检测:利用拉曼峰位偏移,定量分析晶圆内部应力、晶格缺陷,区分单晶硅 / 多晶硅,评估碳化硅外延层品质;

  2. 晶圆微区不良异物解析:定位微米级黑点、颗粒、污染物,分析碳杂质、有机残留、无机颗粒成分,追溯晶圆良率不良根因;

  3. 半导体封装材料检测:光刻胶、钝化膜、塑封环氧料、粘接胶、密封树脂材质鉴别;

  4. DAC 金刚石对顶砧高压实验:原厂经典应用,红宝石荧光压力标定,高压下晶体物相、相变原位监测;

  5. 真空腔体内部样品原位拉曼测试,不用破真空取样。

2. 显示面板行业(LCD / OLED / MiniLED)

  1. OLED 有机发光层、彩膜、ITO 导电薄膜、偏光片、光学胶、密封胶、油墨的微区材质定性;

  2. 面板微小不良缺陷(析出物、烧蚀点、微小颗粒、气泡内含物)成分溯源,定位制程污染来源;

  3. 薄膜老化、光照老化实验,监测材料分子结构变化;

  4. 彩色滤光片、保护层树脂材质判定。

3. 高校科研院所、新材料研发

  1. 碳材料:石墨烯、碳纳米管、碳膜、石墨的层数判定、缺陷 D/G 峰分析;

  2. 二维材料、无机晶体、陶瓷、矿物粉体物相鉴定、晶体相变、应力分析;

  3. 高分子、橡胶、复合薄膜、光催化材料、药物晶体无损定性;

  4. 变温原位样品台配套,观测温度变化下材料分子结构动态演变;

  5. 矿物、地质样品、宝石材质鉴定。

4. 高端工业来料检验与精密零部件质检

  1. 原材料入库筛查,区分相近牌号高分子、无机粉体,真伪物料鉴别;

  2. 精密零部件表面微小涂层、异物、污染物定性;

  3. 可集成自动化产线,定点在线检测,用于高端零部件品质管控。
