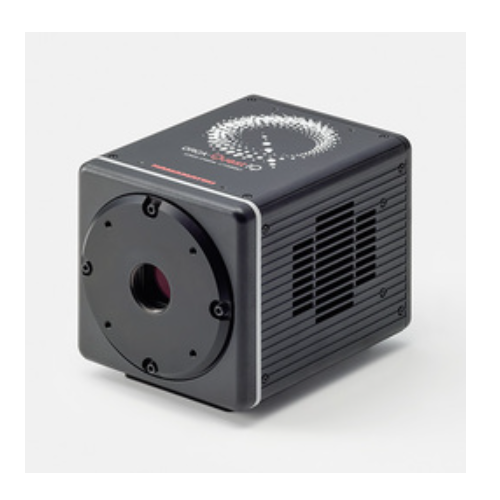

Hamamatsu 滨松背照式 sCMOS 相机C14440-20UP

Hamamatsu 滨松背照式 sCMOS 相机C14440-20UP

特点

高分辨率：2304 × 2304（530 万像素）

高速：100 帧/秒（2304 × 2048 ROI 时）

动态范围：21,400:1

像素尺寸：6.5 μm × 6.5 μm

读取噪声：0.7 个电子 rms（超静音扫描）

Prnu：0.06%（@ 7500 个电子）

DSNU：0.06 个电子

峰值 QE：80 %

用于高级成像的专利工具：光片读出模式

光片读出模式 [专利]

“光片读出模式”是滨松 sCMOS 相机的独特专利功能，可提高光片显微镜中的信噪比。

型号全称：ORCA-Fusion C14440-20UP，滨松 ORCA 系列经典旗舰背照减薄 sCMOS 相机，是 C15440-20UP（ORCA-Fusion BT）的前代基础版本，主打低噪声、高量子效率，广泛用于科研显微与高端工业弱光荧光检测。

一、核心技术参数

二、核心产品优势

1. 超高量子效率 QE 95%背减薄工艺，可见光峰值 QE 高达 95%，微弱荧光光子收集能力极强，365nm 紫外波段响应优秀，适配你的 365nm 紫外荧光缺陷检测。

2. 超极低读出噪声Ultra Quiet 模式最低 0.7e⁻ RMS 读出噪声，接近单光子分辨能力，痕量微弱荧光斑点信噪比大幅提升，检出微小缺陷能力强。

3. 双接口设计

• CoaXPress（双 CXP6）：全分辨率 89.1fps 高速采集，适合动态、产线高速检测；需要 CXP 图像采集卡

• USB3.0：无需采集卡，直接 USB 连接 PC，静态成像、实验室使用，30fps 满帧

1. 优异的图像均匀性DSNU/PRNU 噪声极低，图像背景均匀，大面积扫描时背景明暗差异小，适合大面积工件、切片扫描。

2. 帕尔贴深度制冷风冷制冷可将芯片降温至 - 5℃，极大抑制暗电流，支持数秒长时间曝光，适合极弱荧光成像。

三、案例与用途（科研 + 工业机器视觉，适配你的 365nm 紫外荧光方案）

🔬1. 生命科学显微（原厂核心应用）

1. TIRF 全内反射荧光、单分子荧光成像0.7e⁻极低读出噪声，捕捉单分子微弱荧光信号，用于膜蛋白、分子动力学观测。

2. 光片荧光显微镜（Lightsheet）89.1fps 高速 + 低噪声，活体生物动态三维成像，追踪活细胞快速运动。

3. 转盘共聚焦、结构光超分辨显微高信噪比，适配动态活细胞成像。

4. 病理荧光切片数字化扫描靶面适中，高 QE，大面积荧光切片扫描。

🧪2. 工业机器视觉（你的项目：365nm 紫外荧光缺陷检测）

搭配 CCS LSW6-GT-8NS 365nm 环形紫外光源：

1. 高灵敏度紫外荧光缺陷检测检出高分子材料、光学元件、精密零部件表面极微弱荧光杂质、微裂纹、溢胶、胶点缺失；

光路：365nm 紫外环形照明 → 样品激发荧光 → 发射滤光片 → C 口镜头 → ORCA-Fusion 相机采集。

1. 材料自发荧光、涂层老化、痕量污染物荧光成像

2. 半导体光学元件、晶圆表面微量污染物荧光检测
