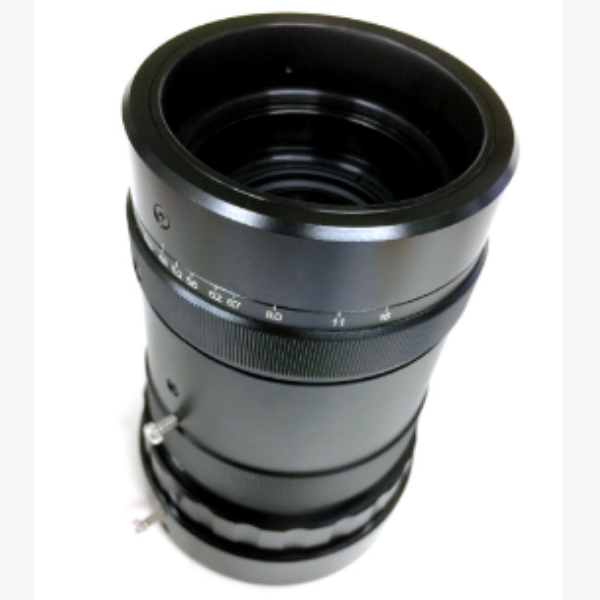

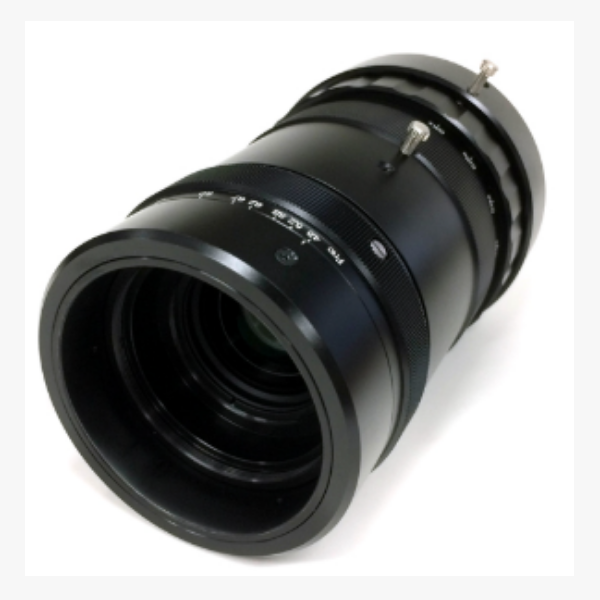

Shibuya涉谷光学185° 超广角鱼眼镜头FE-185-1.8

Shibuya涉谷光学185° 超广角鱼眼镜头FE-185-1.8

一、完整规格参数

二、产品核心特点

1. 185° 半球超大视场单镜头一次性捕捉接近半球范围画面，只需要 1 颗相机 + 镜头就能完成 360° 周边全景监测，减少相机数量，降低设备成本。采用等距投影 f-θ，图像畸变可预测，方便软件算法校正测量，工业测量场景友好。

2. ED 超低色散玻璃，广角色差控制优秀普通鱼眼镜头边缘色差严重，彩色图像边缘会出现彩边；FE-185-1.8 内置 ED 玻璃，大幅抑制广角色差，中心 + 边缘都保持高对比度，适合彩色机器视觉检测。

3. 大光圈 F1.4F1.4 大光圈，弱光环境下也能获得足够进光量；收光圈到 F16，提升景深，满足不同距离物体同时清晰成像。手动光圈环，可固定光圈用于量产设备。

4. C/CS 工业标准接口工业相机通用 C/CS 接口，市面绝大多数面阵相机可直接搭配；自带 BK7 保护玻璃，防止灰尘、异物损伤最前端光学镜片，洁净车间可用。

注意：像圈 φ5.7mm，只能搭配小靶面相机（靶面对角线≤5.7mm），不能搭配大靶面相机（如 F90-M72 配套的大靶面相机），否则会出现严重暗角。

三、实际案例用途

案例 1：半导体设备腔体内全景监控

真空 / 光学腔体内部，只开一个观察窗口，使用 FE-185-1.8 可以一次性拍摄腔体内部接近全部区域，监控晶圆传输、载台运动，识别异物、卡料。搭配 SNR-T50 消光黑膜贴腔体减少杂光。

案例 2：面板、玻璃基板全域外观巡检

流水线产品全景监测，单镜头覆盖产品大范围区域，监控基板表面污染、破损，用于产线防呆检测。

案例 3：机器视觉 360° 环视检测

圆柱件、环形工件外表面缺陷检测，185° 视场可以覆盖工件几乎全部圆周面，减少多相机拼接，简化设备结构。

案例 4：实验室光学全景成像、视野标定测试

光学实验室搭建全景成像系统，搭配标定板做广角畸变校正算法验证。

案例 5：设备安全监测、洁净室环境监控

洁净车间内狭小空间全景视频监测，大范围环境监控。

四、选型 & 使用注意事项

1. 靶面限制：最大支持 φ5.7mm 像圈，只能搭配小靶面相机；如果相机靶面过大，会产生暗角，选型首要核对相机靶面。

2. 鱼眼自带畸变：属于鱼眼镜头，图像本身存在畸变，如果需要尺寸测量，需要软件做畸变校正。

3. 最小工作距离：镜头前端离物体不能过近，过近会出现成像模糊；需要提前评估设备安装空间。

4. 杂散光控制：大广角镜头极易收到侧面杂散光，腔体内部建议贴 SNR-T50 涉谷消光黑膜，提升图像对比度。
