Shibuya涉谷光学可见光遮光防反射黑膜SNR-N50

Shibuya涉谷光学可见光遮光防反射黑膜SNR-N50

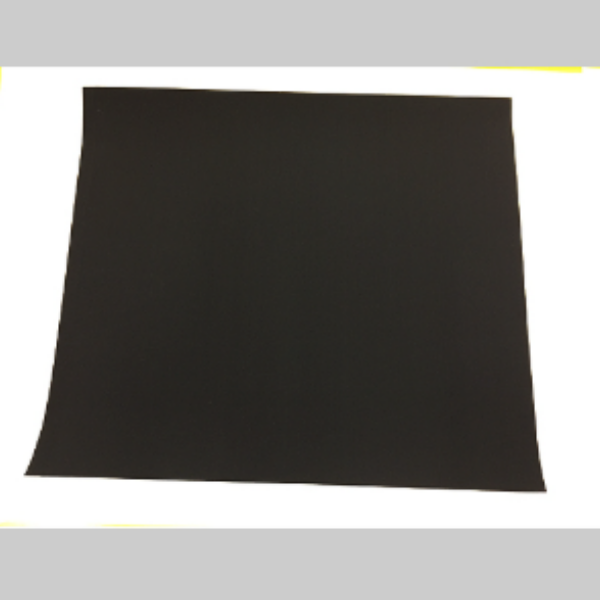

SNR-N50 与 SNR-T50 同属于 SNR 可见光吸光系列；N=Non-adhesive 无背胶，T=Tape 带背胶，基材都是 PET，主打可见光 300~800nm 杂散光抑制
一、完整规格参数

二、产品核心特点

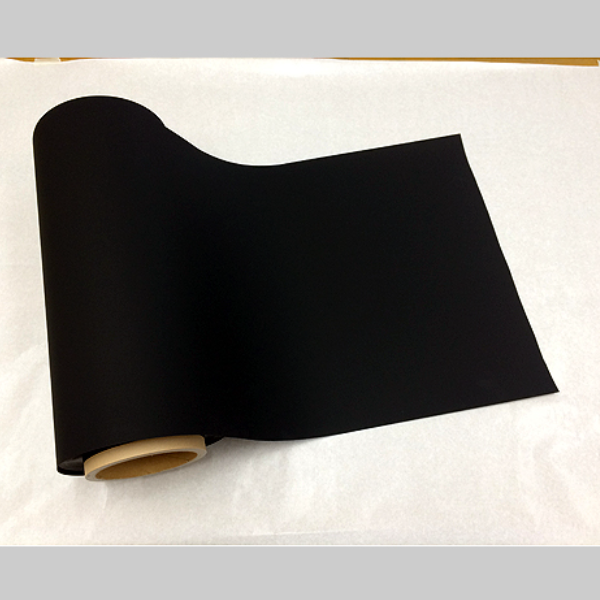

1. 无背胶卷装，适合大批量模切卷料形态，方便模切机冲切成异形遮光垫圈、挡光片；无背胶就不存在背胶高温老化、溢胶污染光学镜片的风险，适合自动化量产设备。装配需要光学胶、压圈固定。

2. PET 双面磨砂消光，可见光优异双面做哑光处理，可见光波段内部杂散光吸收，适合白光同轴光路（YP-250IL 配套），搭配 SZ7、HLB 系列显微系统，贴镜筒内壁消除迷光，提升镜面样品缺陷对比度。

3. 尺寸稳定、易于加工PET 基材尺寸稳定性好，裁切、冲切不易变形，不掉粉，洁净光学设备可用。

✅ SNR-N50 VS SNR-T50 快速区分

• SNR-N50：85μm、无背胶、卷料，量产模切首选

• SNR-T50：100μm、自带背胶，样机、实验室直接粘贴

⚠️SNR 系列（N50/T50）是可见光专用；红外场景请选用 SBIR-S/SBIR-R 聚氨酯吸光片。

三、实际案例用途

案例 1：SZ7 单筒显微镜镜筒内部消光

SZ7+YP-250IL 同轴白光检测系统，镜筒内壁粘贴 SNR-N50，抑制内部反射杂散光，减少镜面晶圆成像雾感。大批量产设备优先选 N50 无背胶版本。

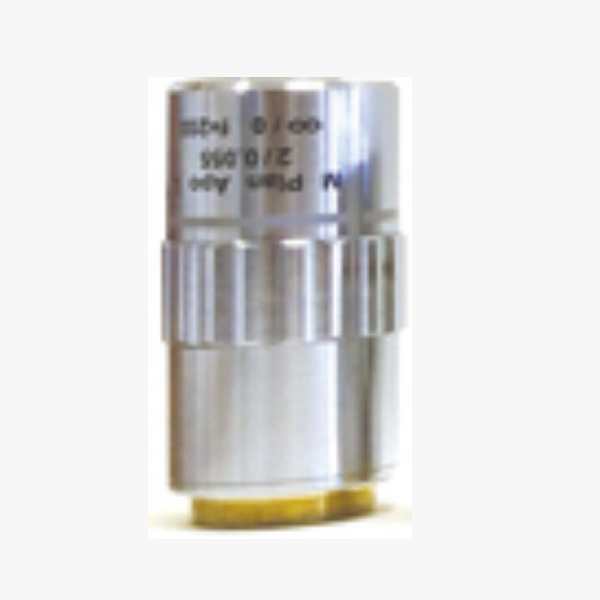

案例 2：工业镜头内部遮光垫片加工（F90-M72、FE-185-1.8 白光版本）

模切加工环形遮光片，置于镜头内部，吸收光路散射光，提升成像对比度。

案例 3：光学测试平台、光谱仪可见光光路遮光

光路隔板、腔体内衬，消除可见光散射干扰。

案例 4：半导体白光外观检测设备内部遮光

晶圆、蓝宝石衬底白光质检设备腔体，批量模切遮光件。

四、选型 & 使用注意事项

1. 波段：仅可见光 300~800nm；700nm 以上近红外，吸光弱，红外光路请选 SBIR 系列。

2. 无背胶，装配必须额外固定，不能直接粘贴。

3. 最高持续温度 105℃，超过会变形。

4. 裁切环境保持无尘，防止碎屑污染光学元件。
