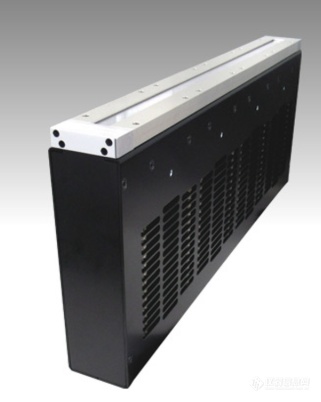

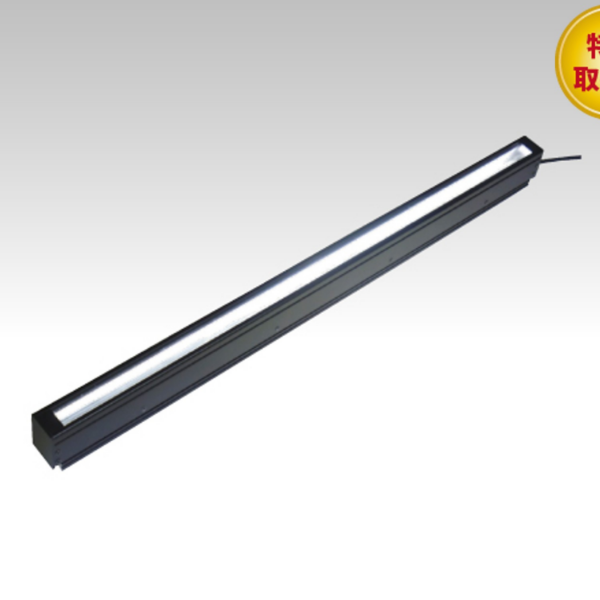

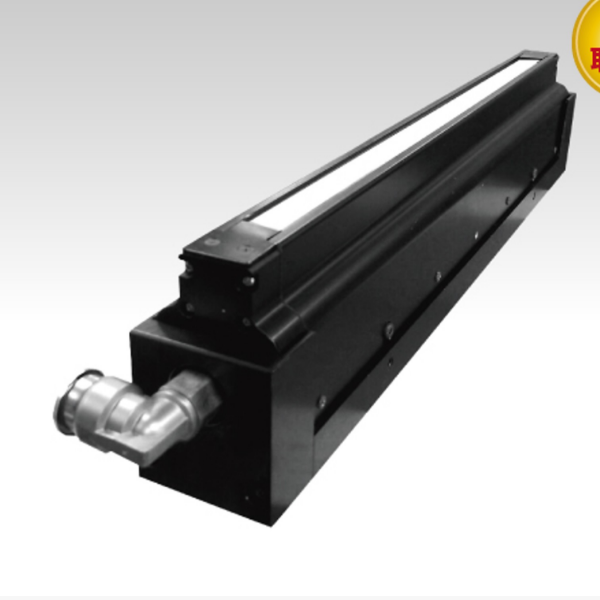

AITEC 艾泰克风冷高亮度线扫光源 LLRB-F

AITEC 艾泰克风冷高亮度线扫光源 LLRB-F

特色

● 行业领先的风扇冷却型高亮度线灯

● 强力检测高亮度彩色工件

● 采用高亮度LED和专有光学散热结构的线灯

 ● 丰富经验更换超骚扰光源和线光导

 ● 新冷却概念减少风扇冷却气流对工件的影响

用例示例

钢板检测、玻璃检测、板材检测、金属表面检测、边缘检测：用于

线传感器的光源、目视检测和图像处理

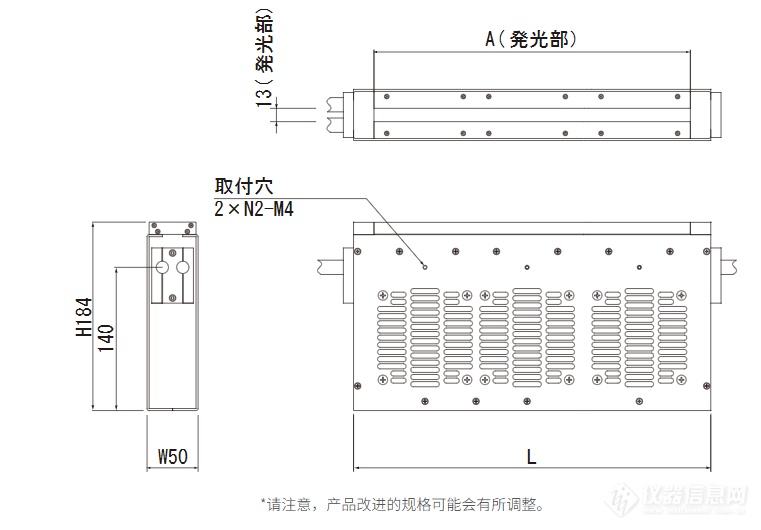

外部示意图：

一、品牌与产品概述

AITEC（アイテックシステム，艾泰克），日本专业机器视觉光源厂商，LLRB-F 系列为风扇强制冷却型超高亮度 LED 线型光源，专为线扫描相机视觉检测系统开发，用于宽幅、高速、长工作距离的在线外观检测，是替代传统金卤灯光源、光纤线光源的升级款产品。

型号命名释义：LLRB = Line Light High Bright 高亮度线型光源；F=Fan，内置风冷散热结构；完整型号后缀一般带发光长度 + FW，例：LLRB200FW、LLRB500FW、LLRB700FW。

二、核心技术规格

1. 发光长度：100mm / 200mm / 300mm / 400mm / 500mm / 600mm /700mm /800mm /900mm /1000mm 多规格可选

2. 亮度：最高可达 1000 万 lx，指向性强，长距离照射依旧保持高亮度输出

3. 冷却方式：内置风扇风冷，独立风道设计；风扇气流不会直吹工件，不会吹动薄膜、铝箔、隔膜等轻薄材料，避免工件抖动影响成像

4. 光源芯片：高功率 LED 阵列；标准为白光，可选红光、绿光、蓝光、紫外 UV 波长版本

5. 供电：光源本体 DC48V，不可直接接市电，必须搭配 AITEC 原厂 LPDCJ 系列光源控制器成套使用

6. 控制功能：控制器支持 0~100% 连续调光、温度监控、断线报警、工作记录；支持 RS232，可对接 PLC、上位机，适配自动化流水线启停联动

7. 外壳材质：铝合金一体化散热器，工业标准安装孔，机架直接固定；适合 24h 连续生产环境

8. 寿命：LED 光源寿命约 25000~30000 小时，对比传统金卤灯寿命提升数倍，无汞、低维护

三、产品核心特点

✅ 超高亮度，适配高速线扫普通 LED 线光源在长距离、高速拍摄下亮度不足，LLRB-F 高功率阵列 LED，在高速卷材、大幅面工件检测场景下，能够保证高帧率下画面曝光充足，深色、高反光工件也可稳定成像。

✅ 优秀散热，长时间亮度衰减低内置独立风道风冷结构，快速带走 LED 热量；长时间持续点亮，亮度衰减控制优异，适合工厂 7×24 小时不间断在线检测。

✅ 照度均匀度高特殊光学透镜设计，整条发光面光照均匀，成像无明暗条纹，可稳定识别细微划痕、针孔、脏点等低对比度缺陷。

✅ 替换传统光源，降低运维成本直接替代老旧金卤灯、光纤传导光源；无需频繁更换灯泡，无高压危险，开机瞬时点亮，无需预热等待。

✅ 安装灵活长条型结构，可横向、竖向安装，适配各类卷材产线、板材输送线，可根据客户工件宽度选择对应发光长度。

四、实际行业案例用途

案例 1：金属卷材检测（不锈钢板、冷轧钢板、铜带铝箔）

产线高速输送，线扫相机搭配 LLRB-F，检测表面划痕、压坑、黑点、起皮、氧化斑、毛刺；金属反光强，该光源高亮度 + 准直光学结构，有效抑制反光，稳定捕捉微小缺陷。

案例 2：薄膜类材料（锂电池隔膜、PET 薄膜、光学膜）

检测针孔、褶皱、晶点、脏污、划痕。重点优势：风冷风道不直吹薄膜，不会把轻薄薄膜吹抖动，避免图像模糊误检，是锂电隔膜行业常用型号。

案例 3：玻璃行业（光伏玻璃、盖板玻璃、超薄玻璃）

大幅面玻璃在线检测，识别气泡、结石、划伤、崩边；长工作距离版本，适配玻璃产线机架高度。

案例 4：造纸、无纺布

宽幅纸张、无纺布表面孔洞、污渍、断丝检测，产线速度快，需要高亮度线型照明。

案例 5：大型板材、橡胶轮胎

胶合板、橡胶胎面外观检测，长发光长度型号可覆盖宽幅工件，检测表面裂纹、缺损。

案例 6：精密板材边缘尺寸测量

板材裁切边缘轮廓、毛刺测量，线型光打光，边缘轮廓清晰，配合线扫相机做尺寸测量。
