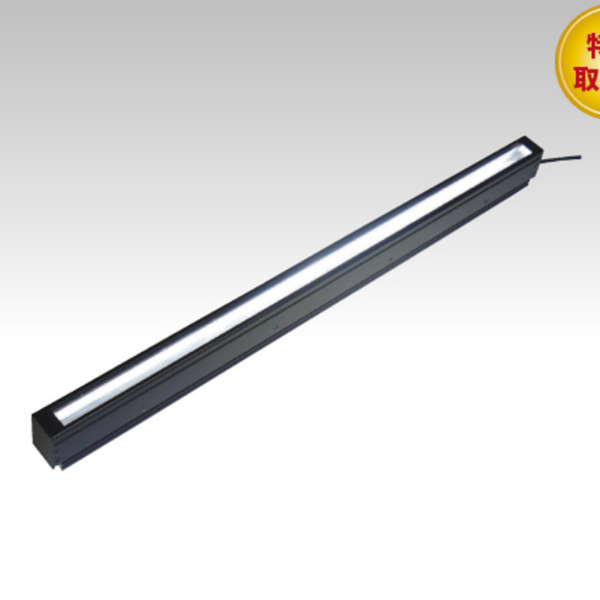

AITEC 艾泰克自然散热超高亮度线型线扫光源 LLRP 系列

AITEC 艾泰克自然散热超高亮度线型线扫光源 LLRP 系列

特色

● 无风扇自然散热实现最大照明

● 支持超过200万Lx的照射

 ● 均匀性进一步提升

用例示例

● 需要高分辨率和高分辨率的无尘室检查

● 胶片检测、无纺布缺陷检测、印刷材料检测等

• 适用于需要提高产品运输速度以提高生产力，或因图像处理速度提升而需要高速图像采集和传输的情况

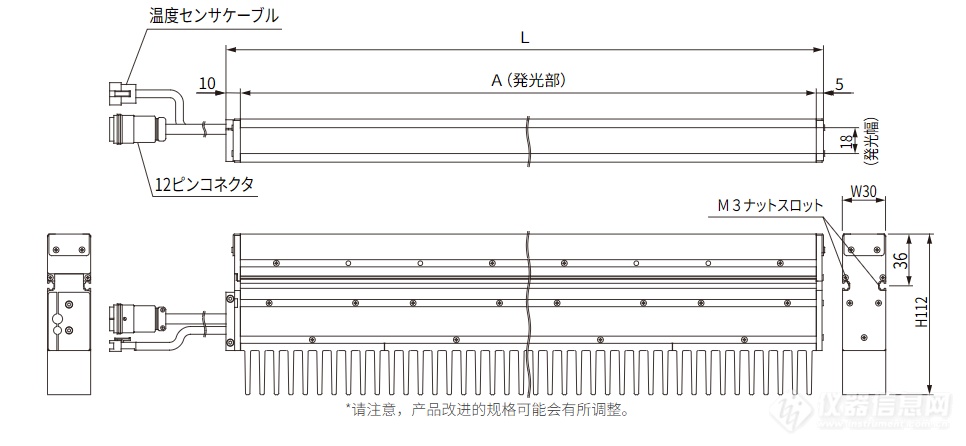

外部示意图：

高强度线性（线）照明的需求

（1）由于市场对检测准确性的需求，需要提高分辨率和分辨率。

另一方面，相机试图通过增加接收光元件的密度来满足需求，但随着元件尺寸变小，对光的敏感度会相应降低。

（2）为了提高生产力，媒体传输速度逐年加快，摄像机扫描速度也相应加快。

因此，曝光时间相对减少，元件接收的光量减少。

出于（1）和（2）原因，人们期待更明亮照明的发展。

一、核心规格

1. 发光长度：100/200/300/400/500mm 多规格（型号后缀 NW 代表白光，例 LLRP300NW、LLRP400NW）

2. 最大照度：200 万 lx，远超普通 LLRVC 系列（约 65 万 lx）

3. 散热方式：铝合金鳍片自然散热，无风扇、无气流，不吹风、无粉尘扬起，洁净室首选

4. 供电：DC48V，必须搭配 AITEC 原厂 LPDCJ 系列控制器

5. 波长：标准白光；可定制红光、蓝光、紫外 UV、红外

6. 控制功能：0~100% 连续调光、温度监测、断线报警、RS232 通讯，支持 PLC 上位机联动

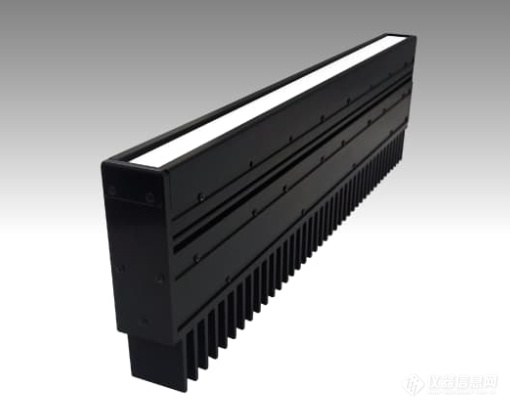

7. 外壳：一体化加厚铝合金散热鳍片，工业标准安装孔位

8. LED 寿命：25000~30000 小时，无汞，替代传统金卤灯

二、产品核心特点

✅ 无风扇设计，洁净室专用没有风扇，不产生气流，不会吹动薄膜、隔膜、薄片工件，也不会搅动无尘车间内粉尘，半导体、光学无尘产线标配。

✅ 高亮度 + 高均匀度独家光学透镜设计，整条发光面照度均匀，无明暗条纹；满足线扫相机高速拍摄、短曝光下的成像需求，深色、低对比度工件缺陷更容易检出。

✅ 低噪音、低维护无转动风扇，没有风扇老化、积灰、异响故障；几乎免维护，长期稳定运行。

✅ 直接替换金卤灯 / 光纤线光源开机即点亮，无需预热，寿命远高于传统卤素光源，减少停机换灯维护成本。

✅ 安装灵活长条型结构，横向 / 竖向均可安装，适配卷材输送线、板材产线机架。

📌 LLRP vs LLRB-F 快速区分 | 型号 | 散热 | 照度 | 适用场景 | | ---- | ---- | ---- | ---- | |LLRP | 自然散热（无风扇）| 最高 200 万 lx | 无尘室、薄膜、轻薄工件，不能有气流环境 | |LLRB-F | 内置风扇风冷 | 最高 1000 万 lx | 高亮度需求、长工作距离，普通工业产线，允许少量气流 |

三、实际行业案例用途

案例 1：半导体 / 光学膜无尘室检测（主打场景）

光学薄膜、偏光片、保护膜、PET 膜表面缺陷检测：划痕、脏点、晶点、针孔。无风扇不吹膜，不会造成薄膜抖动，避免误检，洁净车间大量使用。

案例 2：印刷品、标签、纸张检测

高速印刷卷材，检测漏印、黑点、划痕、套印偏差；产线高速移动，短曝光成像，依靠 LLRP 高亮度稳定成像。

案例 3：玻璃基板、薄板外观检测

盖板玻璃、薄板材表面划伤、污渍、崩边检测；无尘玻璃产线，不允许风扇气流扬起微粒污染玻璃。

案例 4：无纺布、锂电极片检测

无纺布断丝、孔洞；锂电正负极极片表面划痕、异物检测；产线洁净等级要求高，禁用风扇光源。

案例 5：金属薄板表面外观检测

薄铝箔、薄铜带表面黑点、划伤，适合对粉尘管控严格的精密金属加工车间。
