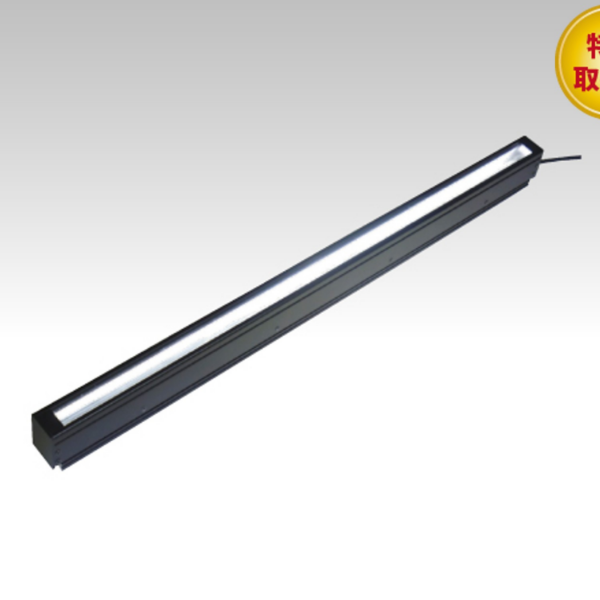

AITEC 艾泰克高辉度自然散热线型线扫光源 LLRH 系列

AITEC 艾泰克高辉度自然散热线型线扫光源 LLRH 系列

特色

● 行业领先的无风扇高亮度线灯

● 同时亮度与细腻

● 高亮度线灯进一步提升高性能摄像机性能

● 无风扇设计，适合安装在无尘室

● 线性照明，适合高速高质量线性摄像机

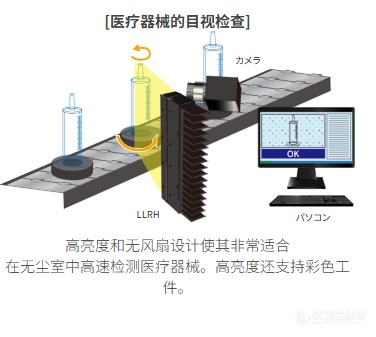

用例示例

洁净室检查、医疗器械、医疗床垫、

食品包装、食品容器、卫生用品、线路传感器光源、

目视检查光源、图像处理光源

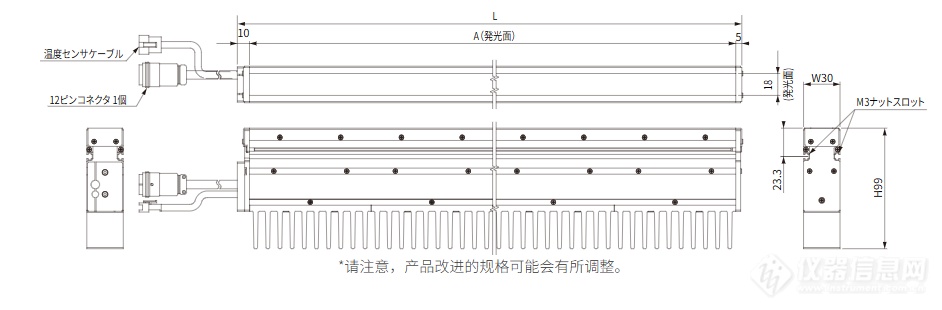

外部示意图;

一、核心规格

1. 发光长度：100mm / 200mm / 300mm / 400mm /500mm 可选，型号后缀 NW 代表白光（例：LLRH300NW）

2. 最大照度：120 万 lx

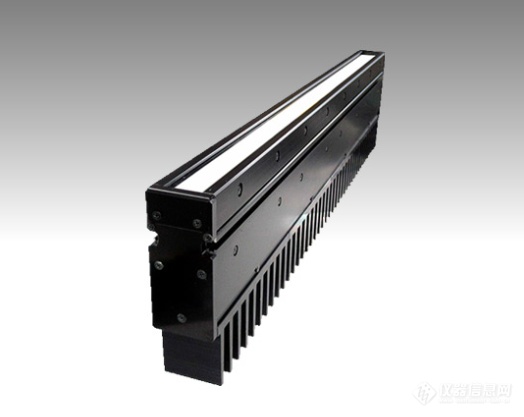

3. 冷却方式：铝合金鳍片自然散热，无风扇、无气流，洁净室适用，不会吹动薄膜工件，不扬起粉尘

4. 供电：DC48V，必须搭配 AITEC 原厂 LPDCJ 系列光源控制器

5. 波长：标准白光；可选红光、蓝光、UV 紫外、红外波段

6. 控制功能：0~100% 连续调光、温度监控、断线报警、RS232 通讯，支持 PLC / 上位机联动

7. 外壳：轻量化一体化铝合金散热器，标准工业安装孔，机架安装灵活

8. LED 寿命：25000~30000 小时，无汞，用于替换传统金卤灯、光纤线光源

二、产品核心特点

✅ 无风扇零气流，洁净车间优选无转动风扇，不产生吹风，不会抖动薄膜、极片等轻薄工件；不会搅动车间粉尘污染工件，半导体、光学无尘产线广泛使用，无风扇故障，维护量极低。

✅ 轻薄机身，节省安装空间对比 LLRP，LLRH 整机体积更小，在设备机架安装空间受限的产线更有优势，兼顾亮度与设备小型化需求。

✅ 照度均匀，适合线扫高速成像自研光学透镜，整条发光面光照均匀，无明暗条纹；满足线阵相机短曝光拍摄，稳定捕捉划痕、脏点、针孔等微小缺陷。

✅ 免维护，低噪音无风扇磨损、积灰、异响问题，适合工厂 24 小时持续在线检测。

✅ 替代传统光源瞬时点亮，无需预热，寿命远高于金属卤素灯，减少产线停机换灯成本。

📌 LLRH / LLRP / LLRB-F 三者横向对比（上架可用） | 型号 | 散热方式 | 最大照度 | 核心定位 | 适用场景 | | ---- | ---- | ---- | ---- | ---- | |LLRH | 自然散热（无风扇）|120 万 lx | 经济型无尘线光源 | 洁净室、空间受限产线，常规速度卷材检测 | |LLRP | 自然散热（无风扇）|200 万 lx | 高亮度无风扇款 | 无尘室，更高产线速度、更高亮度需求 | |LLRB-F | 风扇风冷 | 1000 万 lx | 超高亮度风冷款 | 普通车间、长工作距离、超高速产线，允许气流 |

三、实际行业案例用途

案例 1：光学薄膜、保护膜无尘检测

PET 膜、偏光片、光学保护膜表面划痕、黑点、晶点、针孔检测；零气流不会吹皱薄膜，避免图像抖动误检，洁净厂房常用。

案例 2：印刷、标签、纸张外观检测

印刷卷材漏印、套印偏差、黑点、划痕；中等产线速度，对安装空间有限制的设备。

案例 3：薄板、玻璃基板外观检测

薄盖板玻璃、亚克力板材表面划伤、污渍、崩边检测；无尘环境，不允许气流污染基板。

案例 4：锂电极片、无纺布缺陷检测

锂电正负极薄片、无纺布断丝、孔洞检测；车间洁净等级要求高，禁止风扇气流。

案例 5：小型金属薄板检测

薄铝箔、铜带表面黑点、划伤，适合空间紧凑的精密金属检测设备。
