AITEC 艾泰克水冷超高辉度线型线扫光源LLRG-W

AITEC 艾泰克水冷超高辉度线型线扫光源LLRG-W

特色

● 配备高输出、无风扇、紧凑设计的水冷系统

 ● 行业领先的600万Lx无风扇安静环境

● 无风扇型，适合洁净室内安装

● 高输出照明，适合高速运输时的缺陷检测

 ● 丰富的经验更换Metahara光源和线光导

安装示例

钢板检测、玻璃检测、板材检测、金属表面检测、

边缘检测、线传感器光源、目视检测光源、图像处理光源

一、核心规格

1. 发光长度：166mm / 266mm / 366mm /466mm /566mm /666mm /766mm /866mm /966mm /1066mm；完整型号例 LLRG566Wx22-75

2. 最大照度：600 万 lx，无风扇产品里亮度顶尖级别

3. 冷却方式：水冷循环散热，无风扇、零气流 FANLESS，不需要风扇；整机体积比风冷款缩小约 45%，机身紧凑

4. 供电：DC48V，必须搭配 AITEC 原厂 LPDCJ 系列光源控制器

5. 波长：W = 白光 6500K；可选红光 R、绿光 G、蓝光 B

6. 控制功能：0~100% 连续调光、温度监控、断线报警、RS232 通讯，支持 PLC、上位机联动，适配自动化流水线启停

7. 外壳：黑色铝合金壳体，自带水冷接口；工业标准安装孔，机架固定

8. LED 寿命：25000~30000 小时，可直接替换传统金卤灯、光纤线光源

二、产品核心特点

✅ 水冷 + 无风扇双重优势，洁净室顶级方案没有风扇，完全不产生气流，不会吹动薄膜、极片等轻薄工件，不会扬起车间粉尘污染产品；依靠冷却水带走大功率 LED 热量，在保持超高亮度的同时满足无尘车间要求。

✅ 超高照度，适配超高速产线600 万 lx 高亮度，满足线扫相机短曝光拍摄；深色、高反光、厚薄膜工件也能获得充足曝光，检出微小针孔、划痕缺陷。

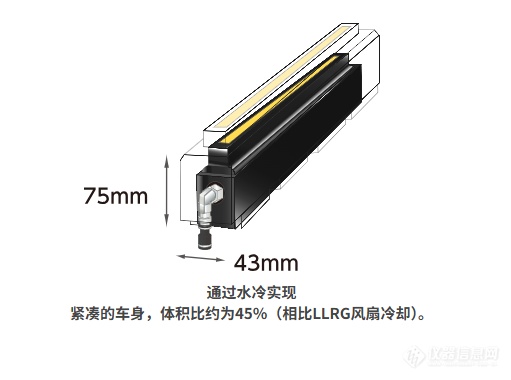

✅ 机身小型化水冷散热结构，同等发光长度对比风冷 LLRG，体积缩减约 45%，设备机架安装空间紧张场景非常合适。

✅ 照度均匀，成像稳定自研光学透镜，整条发光面光照均匀，无明暗条纹；长距离照射依旧保持良好指向性。

✅ 低维护，无风扇故障无转动风扇，不存在风扇老化、积灰、异响；仅需维护水冷循环系统，适合工厂 7×24 小时不间断在线检测。

📌 四型号横向对比（上架直接复制） | 型号 | 散热方式 | 最大照度 | 核心定位 | 适用场景 | | ---- | ---- | ---- | ---- | ---- | |LLRG-W | 水冷、无风扇 | 600 万 lx | 无尘室超高亮度款 | 无尘车间、高速卷材，要求无气流 + 超高亮度| |LLRB-F | 风扇风冷 | 1000 万 lx | 风冷最高亮度 | 普通车间、长工作距离，允许少量气流 | |LLRP | 自然散热（无风扇）|200 万 lx | 自然散热高亮度无尘款 | 无尘室，中高速产线 | |LLRH | 自然散热（无风扇）|120 万 lx | 经济型自然散热无尘款 | 洁净室，常规速度，空间受限 |

三、实际行业案例用途

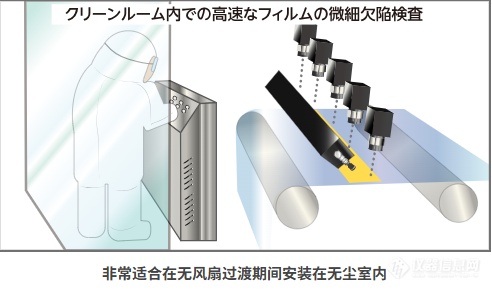

案例 1：光学薄膜、黑色厚膜高速检测（主打场景）

黑色薄膜、偏光片、厚光学膜针孔、晶点、划痕、脏污检测；普通无风扇光源亮度不足，LLRG-W 高亮度可以穿透厚膜，无气流不会吹皱薄膜，无尘产线首选。

案例 2：液晶面板、玻璃基板检测

LCD 基板、光伏玻璃、盖板玻璃表面划伤、结石、黑点、崩边；无尘车间，禁止气流扬起微粒污染玻璃表面。

案例 3：金属卷材检测（不锈钢、冷轧钢板）

高速金属卷材表面划痕、压伤、氧化斑、黑点；高反光金属，依靠高亮度提升缺陷对比度。

案例 4：锂电行业极片、隔膜检测

锂电正负极片、隔膜表面孔洞、划痕、异物检测；洁净车间，不能有气流抖动薄片。

案例 5：印刷卷材、宽幅纸张检测

高速印刷品漏印、套印偏差、黑点；产线速度极高，短曝光成像需要大功率照明。

案例 6：板材边缘轮廓测量

大板裁切边缘毛刺、轮廓尺寸测量，线型光打光，边缘轮廓清晰。
