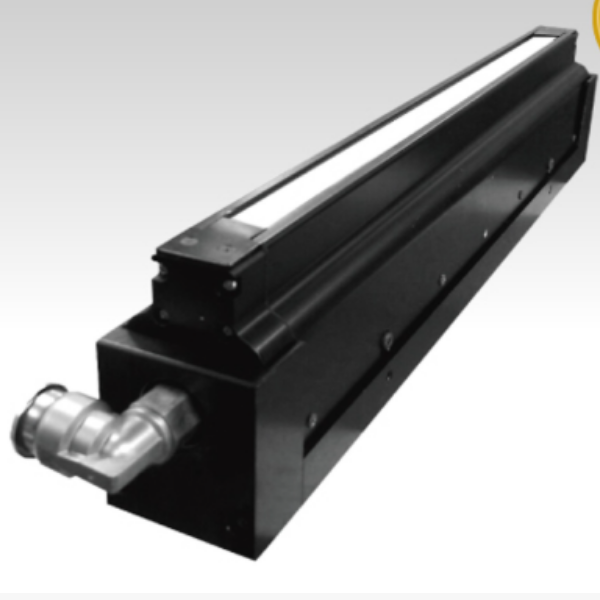

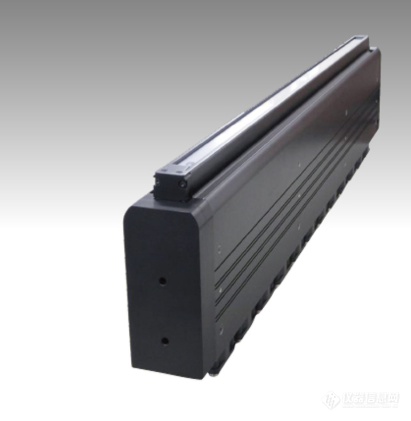

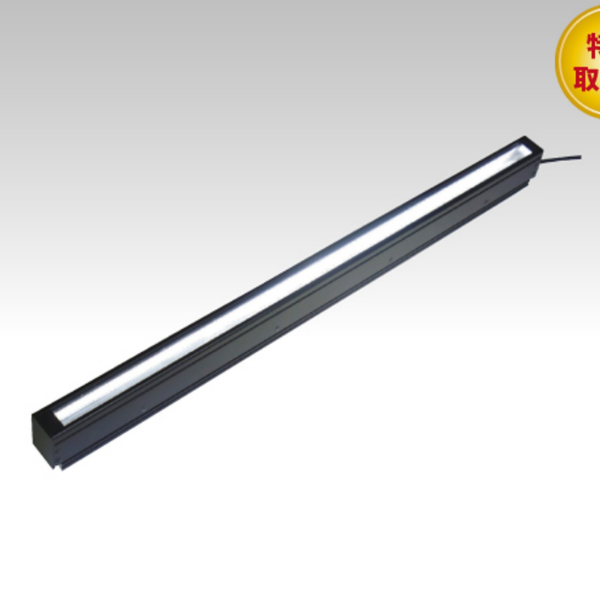

AITEC 艾泰克 风扇冷却超高辉度线型线扫光源LLRGC 系列

AITEC 艾泰克 风扇冷却超高辉度线型线扫光源LLRGC 系列

特色

● 行业领先的风扇冷却型高亮度线灯

● 强力检测高亮度彩色工件

● 采用高亮度LED和专有光学散热结构的线灯

 ● 丰富经验更换超骚扰光源和线光导

 ● 新概念冷却机制减少风扇冷却气流对工件的影响

 ● 可选同轴滴落单元均匀照亮镜面和金属表面，突出划痕和表面图案

用例示例

钢板检测、玻璃检测、板材检测、金属表面检测、边缘检测：用于

线传感器的光源、目视检测和图像处理

一、核心规格

1. 发光长度：100/200/300/400/500/700/900/1000mm 多规格可选，型号示例 LLRGC500FW（白光）、LLRGC700FG（绿光）、LLRGC400FUV（紫外）

2. 最大照度：约 800 万 lx，亮度仅次于 LLRB-F；特殊风道设计，气流被导向后方，吹向工件的风量大幅降低

3. 冷却方式：内置风扇强制风冷（独特风道结构，减少气流直吹工件）

4. 供电：DC48V，必须搭配 AITEC 原厂 LPDCJ 系列光源控制器

5. 波长：白光 W、红 R、绿 G、蓝 B、UV 紫外可选

6. 控制功能：0~100% 连续调光、LED 温度监控、断线报警、RS232 通讯，支持 PLC、上位机联动，产线同步触发

7. 外壳：加厚铝合金散热器，工业标准安装孔，机架安装灵活

8. LED 寿命：25000~30000 小时，可直接替换传统金卤灯、光纤线光源

二、产品核心特点

✅ 专为彩色 / 有色工件检测优化光学设计对彩色工件成像效果突出，彩色卷材、彩色涂层表面缺陷对比度明显提升，是彩色材质检测优选型号株式会社ア...

✅ 改良风道，低气流影响虽然是风扇风冷，但内部导流结构把气流向后导出，相比普通风冷光源，吹到薄膜、薄片工件上的风很小，轻微薄材产线也可以使用（但洁净室严禁气流场景，依然选 LLRG-W 水冷款）

✅ 超高照度 + 高均匀度高功率 LED 阵列 + 自研透镜，整条发光面照度均匀，无明暗条纹；长工作距离下依旧保持高亮度，适合高速线扫相机短曝光拍摄

✅ 替代传统金卤灯瞬时点亮无需预热，无汞环保，灯泡更换维护成本大幅下降，在钢板、玻璃行业替换案例极多

✅ 多波段可选，支持 UV 荧光检测除可见光白光 / 红绿蓝，还有 UV 紫外版本 LLRGC-FUV，可用于荧光探伤、UV 油墨印刷检测

📌 全系列横向对比（上架直接复制） | 型号 | 散热方式 | 最大照度 | 核心定位 | 适用场景 | | ---- | ---- | ---- | ---- | ---- | |LLRGC | 风扇风冷（低气流风道）|800 万 lx | 彩色工件专用风冷高亮度线光源 | 普通车间、有色卷材，允许微量气流 | |LLRB-F | 风扇风冷 | 1000 万 lx | 风冷极限亮度款 | 普通车间、长距离、超高速，不限气流 | |LLRG-W | 水冷无风扇 | 600 万 lx | 无尘超高亮度 | 无尘车间，零气流要求 | |LLRP | 自然散热无风扇 | 200 万 lx | 无尘高亮度 | 无尘室、中高速产线 | |LLRH | 自然散热无风扇 | 120 万 lx | 经济型无尘款 | 洁净室，常规速度，空间受限 |

三、实际行业案例用途

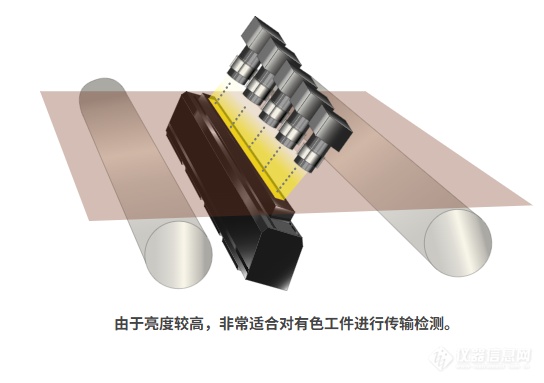

案例 1：彩色涂层卷材、彩色薄膜检测（主打场景）

彩色 PET、彩色涂装膜、彩膜表面划痕、色斑、脏点、色差缺陷检测；普通光源彩色工件成像偏暗，LLRGC 针对彩色材质光学优化，缺陷检出能力更强。

案例 2：金属板材、不锈钢卷材检测

钢板、冷轧板、彩涂钢板表面划痕、压伤、黑点、氧化斑；高反光金属，高亮度提升缺陷对比度。

案例 3：玻璃基板、盖板玻璃检测

大幅面玻璃表面划伤、结石、脏污、崩边检测；普通工业车间玻璃产线（非严格无尘）。

案例 4：UV 荧光探伤、印刷检测（LLRGC-FUV 紫外款）

UV 荧光渗透探伤、UV 油墨印刷漏印、套印偏差，检测油墨荧光斑点。

案例 5：纸张、有色无纺布检测

彩色纸张、有色无纺布孔洞、断丝、污渍检测，高速宽幅卷材产线。

案例 6：板材边缘轮廓、毛刺尺寸测量

大板裁切边缘轮廓检测，线型光打出锐利边缘，配合线扫相机测量尺寸。
