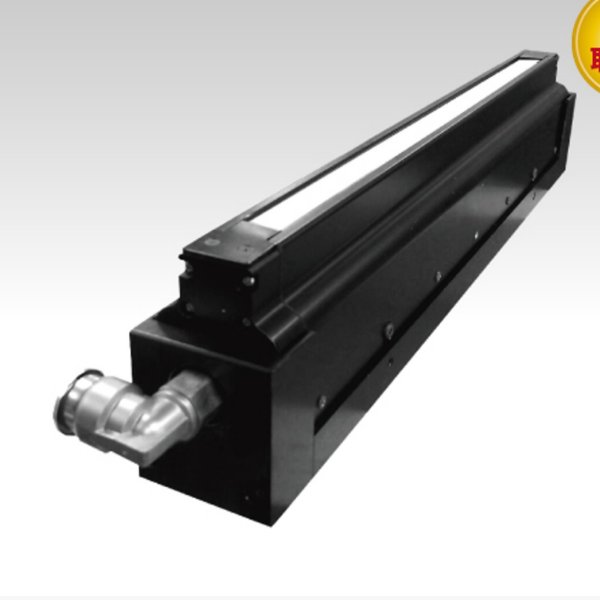

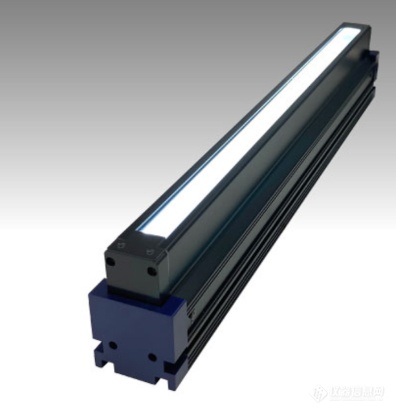

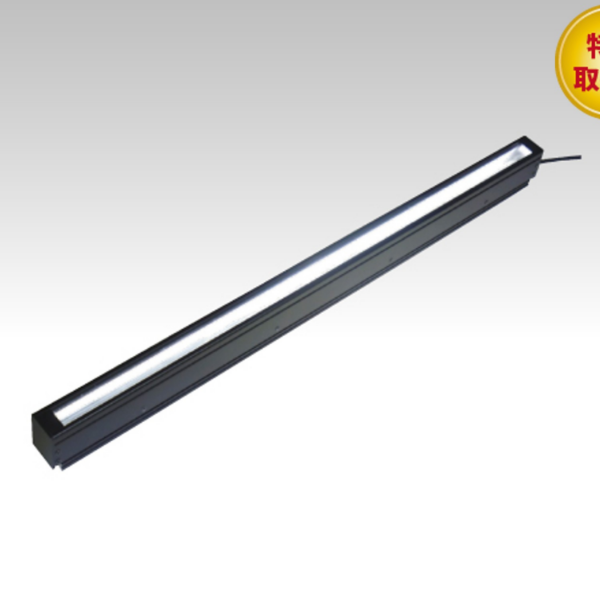

AITEC 艾泰克高均匀自然散热线型线扫光源 LLRVU 系列

AITEC 艾泰克高均匀自然散热线型线扫光源 LLRVU 系列

特色

● 光束宽度高度均匀，易于与线式相机匹配

● 性价比高

● 天然散热类型，适合安装于无尘室

● 采用高亮度LED和专有光学散热结构的线灯

 ● 适合更换Metahara光源和线光导

● 可选的同轴落幕投影单元，能够均匀照射镜面和金属表面，突出划痕和表面图案

用例示例

钢板检测、玻璃检测、板材检测、金属表面检测、

边缘检测、线传感器光源、目视检测光源、图像处理光源

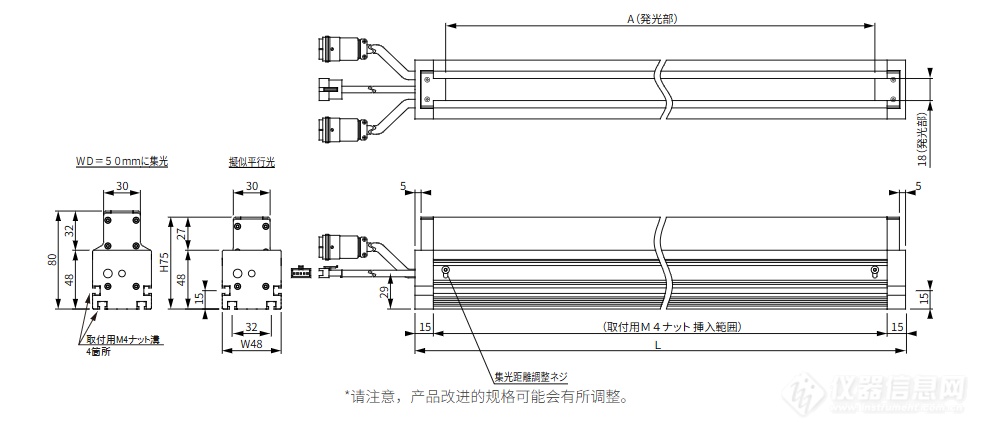

外部示意图：

一、核心规格

1. 发光长度：100/200/300/400/500mm 可选，型号示例 LLRVU300NW（白光）

2. 最大照度：70 万 lx

3. 冷却方式：铝合金鳍片自然散热，无风扇、零气流，不会吹动薄膜工件，不扬起粉尘

4. 供电：DC48V，必须搭配 AITEC 原厂 LPDCJ 系列光源控制器

5. 波长：标准白光；可选红光、蓝光、红外 IR、紫外 UV

6. 控制功能：0~100% 连续调光、LED 温度监控、断线报警、RS232 通讯，支持 PLC、上位机联动

7. 外壳：一体化铝合金散热壳体，标准工业安装孔，机架嵌入安装方便

8. LED 寿命：25000~30000 小时，可直接替换传统金卤灯、光纤线导光源

二、产品核心特点

✅ 发光面照度均匀度优异光学设计优化，整条发光带亮度一致性高，和线阵相机匹配度高，特别适合明场透射检测（背光穿透式检测），避免明暗条纹造成误检株式会社ア...

✅ 无风扇洁净室适配无转动风扇，完全不产生气流，轻薄薄膜、隔膜不会被吹抖动；无尘车间可用，没有风扇积灰、异响、老化故障，维护量极低

✅ 高性价比兼顾均匀度与成本，相比 LLRP、LLRG-W 预算压力更小，适合对均匀度要求高、照度需求中等的线扫项目

✅ 可选同轴落射单元（选配）加装同轴落射组件后，可用于镜面、高反光金属表面，强化划痕、表面纹理缺陷成像，一机兼顾透射 + 反射检测株式会社ア...

✅ 瞬时点亮，低运维成本开机即亮，无需预热；LED 光源寿命远高于传统金卤灯，减少产线停机换灯成本

三、实际行业案例用途

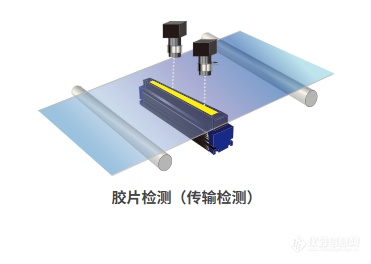

案例 1：薄膜透射明场检测（主打场景）

PET 薄膜、光学保护膜、锂电隔膜透射检测，检测针孔、孔洞、内部杂质。LLRVU 均匀度高，穿透薄膜后成像明暗一致，针孔缺陷识别稳定，无尘产线无气流扰动薄膜。

案例 2：玻璃基板透射外观检测

薄玻璃、光学盖板玻璃内部气泡、结石、脏点透射检测；洁净车间，不允许气流扬起微粒污染玻璃表面。

案例 3：纸张、无纺布孔洞检测

宽幅纸张、无纺布针孔、断丝、杂质透射检测；光照均匀，避免局部明暗差异造成孔洞漏检、误检。

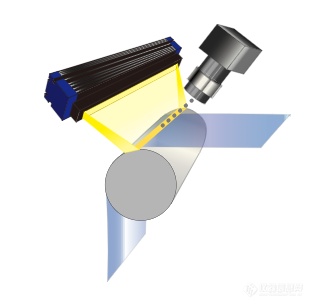

案例 4：金属薄板表面反射检测（选配同轴落射单元）

不锈钢、铝箔镜面工件表面细微划痕、压痕，加装同轴落射组件，抑制镜面反光，凸显微小缺陷。

案例 5：塑胶片材、胶片外观检测

塑料片、胶片内部杂质、划痕透射检测，中等产线速度，设备机架空间紧凑。
