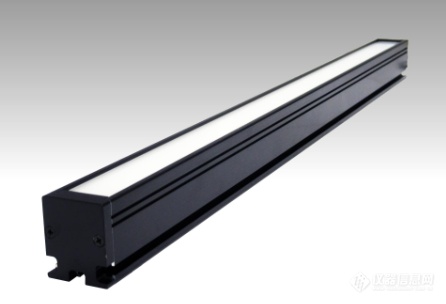

AITEC 艾泰克超薄紧凑型线型线扫光源 LLK 系列

AITEC 艾泰克超薄紧凑型线型线扫光源 LLK 系列

特色

● 具有优异性价比的漫射照明

 ● 天然散热类型，适合安装于洁净室内

● 利用漫射光实现与传统高亮度线灯相当的亮度

用例示例

● 低透射率工件透光检查背光照明

● 由于光线分布宽，作为线摄像机照明时易于对齐光轴

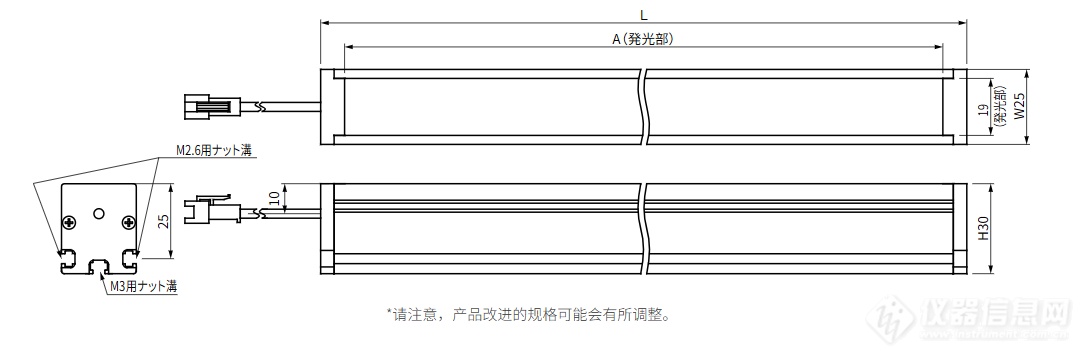

外部示意图：

一、核心规格参数

1. 发光长度规格：50 / 100 /150 /200 /250 /300mm（无 300mm 以上长规格） 型号示例：LLK100NW（白光）、LLK200R（红光）、LLK150UV（紫外）

2. 最大照度：约 65 万 lx（标准照射距离）

3. 冷却方式：铝合金超薄鳍片自然散热，无风扇 FANLESS，零气流，不会吹动薄膜、薄片工件

4. 供电：DC48V，必须搭配 AITEC 原厂 LPDCJ 系列光源控制器

5. 可选波长：白光 NW、红光 R、绿光 G、蓝光 B、UV 紫外、IR 红外

6. 信号控制：0~100% 连续调光、LED 温度监控、断线报警、RS232 通讯；可向 PLC 输出故障信号，实现设备联锁停机

7. 壳体结构：超薄窄型铝合金外壳；侧面预留 M4 标准安装槽，支持侧向嵌入安装，节省设备内部纵深空间

8. LED 寿命：25000~30000 小时，可替换传统光纤线光源、金卤光源

9. 照射方式：直射外照反射检测；加装扩散板可用于透射明场检测

二、产品核心特点

✅ 超薄窄机身，适配狭小设备腔体LLK 最大亮点是横向厚度大幅压缩，普通 LLRH/LLRP 光源无法装入的紧凑模组空间，LLK 可以直接嵌入，适合小型卷对卷、裁切检测工位。

✅ 无风扇零气流，洁净车间可用无旋转风扇，不会产生气流扰动轻薄工件；无尘环境直接使用，没有风扇积灰、异响、磨损问题，适合长时间 24 小时不间断产线运行，维护量低。

✅ 具备完整故障监测报警区别 LLRQIP-N（无报警功能），LLK 自带断线检测、LED 温度监测，控制器输出报警信号给到上位 PLC，产线光源异常时自动停机，避免批量不良件流出，适合高要求自动化产线。

✅ 光学均匀性稳定微型柱面透镜光学设计，短发光面亮度均匀，无明暗条纹，稳定捕捉划痕、脏点、针孔、崩边、毛刺等微小缺陷。

✅ 多波段可选，覆盖多材质检测白光用于通用外观；UV 紫外用于油墨荧光、胶体杂质检测；红外适合深色薄膜、涂层检测；红光适配金属表面缺陷成像。

三、行业应用案例分析

案例 1：锂电极耳、窄幅隔膜在线缺陷检测（LLK100~LLK200NW）

检测场景：锂电池极耳裁切工位、窄幅隔膜卷检，工件幅宽 50~200mm；检测项目：极耳毛刺、缺口、表面划痕、脏污、隔膜针孔。选型理由

1. 裁切模组内部安装空间狭小，常规 LLRH 光源厚度过大无法放置，LLK 超薄壳体可嵌入模组内部；

2. 无风扇零气流，不会吹动极片、隔膜，杜绝薄膜抖动造成图像模糊、误检；

3. 锂电产线安全等级高，光源断线 / 超温报警信号接入 PLC，异常自动停机，防止不良批量流出；

4. 无尘车间工况适配。

案例 2：FPC 柔性线路板、窄 PCB 板线扫检测（LLK150NW）

场景：窄幅 FPC 软板连续检测，识别线路划痕、铜箔缺损、基材脏点、压伤。选型理由：设备模组紧凑，安装空间受限；无风扇不会吹动柔软 FPC 板材；故障报警功能满足电子行业自动化产线安全联锁需求。

案例 3：光学膜片 / OCA 胶膜小片外观检测

场景：手机平板小幅宽光学膜片、OCA 胶膜卷材，检测晶点、划痕、黑点、异物。选型理由：无尘环境，零气流不扰动薄膜；短发光长度匹配工件幅宽，成像均匀。

案例 4：薄铜带、金属窄条卷材表面检测

场景：铜带、不锈钢窄条连续检测，识别表面划伤、压痕、黑点、氧化斑。选型理由：工件幅宽窄，无需长光源；设备空间紧凑；自带光源监测，适合金属材料 24 小时连续检测。

案例 5：窄条玻璃、石英条外观缺陷检测

场景：细长条玻璃、石英棒，检测表面划痕、结石、崩边。选型理由：短发光长度匹配工件；光照均匀，洁净环境适用。
