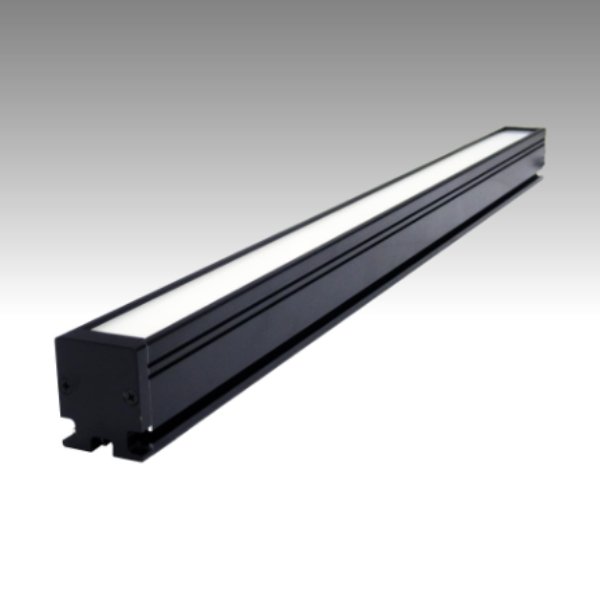

AITEC 艾泰克宽幅扩散光线型线扫光源 LLWG 系列

AITEC 艾泰克宽幅扩散光线型线扫光源 LLWG 系列

特色

● 兼具高亮度和低成本的成本效益模型

● 通过向工件照射高强度漫射光实现最小反射

● 适用于透射、反射和漫射照明等多种应用

● 适合刮痕检测、印刷检测、形状检测和尺寸测量

● 电子元件、印刷、食品， 应用范围广泛，包括医疗护理

● 也有19毫米宽的类型。

用例示例

表面检查，目视检查，印刷检查，形状检查，字符识别，颜色识别，线式摄像机的光源，区域摄像头的光源，图像处理光源

一、核心规格参数

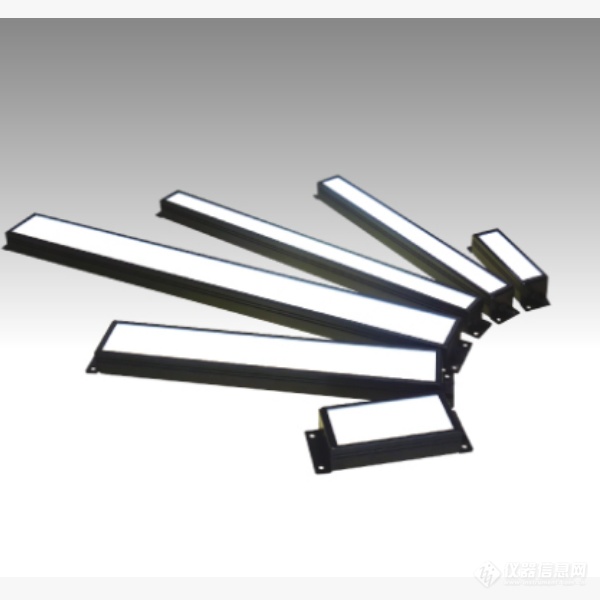

1. 发光长度规格：35 /75 /115 /155 /195 /235 /275 /315 /355 /395 /475 /555mm 型号示例 LLWG395NW（白光）、LLWG475R（红光）

2. 发光面宽度：35mm（宽幅漫射发光面，是和 LLG 最大区别）

3. 冷却方式：铝合金壳体自然散热，无风扇 FANLESS，零气流，不会吹动薄膜薄片工件

4. 供电规格：DC24V，配套 LPDC 系列控制器

5. 可选波长：白光 NW、红光 R、绿光 G、蓝光 B、UV 紫外、IR 红外

6. 光学特性：内置高均匀扩散板，柔和漫射光，大幅降低工件镜面反光，减少图像高光溢出现象

7. 外壳：铝合金一体成型；A 版本自带固定安装耳，B 版本无安装耳，可定制支架

8. LED 寿命：25000~30000 小时

9. 照射模式：反射照明、透射背光两用（透射场景放工件背面做背光轮廓检测）

二、产品核心特点

✅ 宽幅漫射光，抑制反光内置专业扩散板，光线柔和弥散，金属、镜面、高光泽塑胶工件不容易产生局部强光反光，适合划痕、印刷字符检测。LLR 系列是直射强光，容易在光滑表面产生反光，这种场景优先 LLWG。

✅ 透射、反射两用，一机多用既可以正面打光做反射外观检测；也可以放置工件底部作为线性背光，检测轮廓尺寸、边缘毛刺、薄膜针孔。

✅ 无风扇零气流，洁净环境可用无旋转风扇，没有气流扰动轻薄薄膜、隔膜；无尘车间可直接使用，无风扇磨损、积灰异响，长期 24 小时运行维护简单。

✅ 性价比高，选型简单漫射光经济型型号，对比同类型进口宽幅背光，成本优势明显；尺寸规格丰富，短、中长发光长度全覆盖。

✅ 适配线阵 / 面阵两种相机不只用于线扫相机，面阵相机的条形检测工位同样适用，通用性强。

三、行业应用案例分析

案例 1：金属罐体 / 铝罐印刷字符 + 表面划痕检测（LLWG395NW）

场景：食品、饮料金属易拉罐旋转全周线扫检测。检测项目：罐体表面划痕、掉漆、印刷模糊、条码字符缺陷。选型理由

1. 铝罐属于高反光曲面金属，普通直射 LLR 光源会产生强烈镜面反光，掩盖缺陷；LLWG 漫射柔光，消除镜面高光，划痕、印刷文字稳定成像。

2. 无风扇，不会吹动罐体表面铝粉扬尘。

3. DC24V 供电，和产线通用工业电源匹配。成像效果：曲面罐体亮度均匀，条码、微小划痕清晰可识别。

案例 2：光学薄膜、PET 片材透射背光检测（LLWG475NW）

场景：PET 保护膜、光学膜卷材透射检测，检测针孔、内部杂质、晶点。光源放置在薄膜下方做线性背光。选型理由

1. 漫射背光，透光均匀，不会出现明暗条纹，微小针孔对比度稳定；

2. 无风扇，零气流，薄膜不会抖动，避免误检；

3. 宽发光面，对卷材小幅偏移容错更高。

案例 3：PCB 电路板、覆铜板表面划痕、铜箔缺陷检测

场景：覆铜板、FR4 板材表面划伤、凹陷、脏污检测。选型理由：铜箔表面反光强，漫射光压制镜面反光，把细微划痕凸显出来；可反射打光检测表面，也可背光检测板材内部孔洞。

案例 4：塑料包装、软包装印刷外观检测

场景：食品软包装、塑料膜印刷文字、图案、漏印、墨点检测。选型理由：塑料薄膜反光不均匀，LLWG 漫射光降低局部反光干扰，稳定识别印刷不良。

案例 5：零件轮廓尺寸测量（背光模式）

场景：小型长条形零件、橡胶条、型材，线阵相机做轮廓尺寸、边缘毛刺测量，光源放置工件背面。选型理由：漫射背光边缘轮廓柔和清晰，轮廓提取稳定，尺寸测量精度高。
