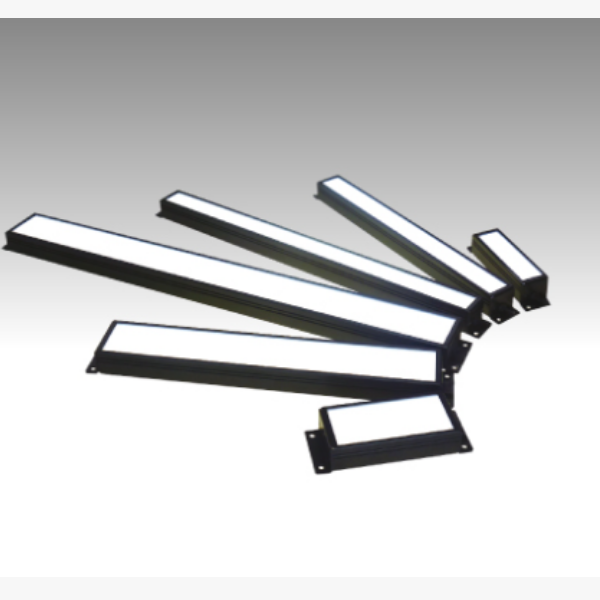

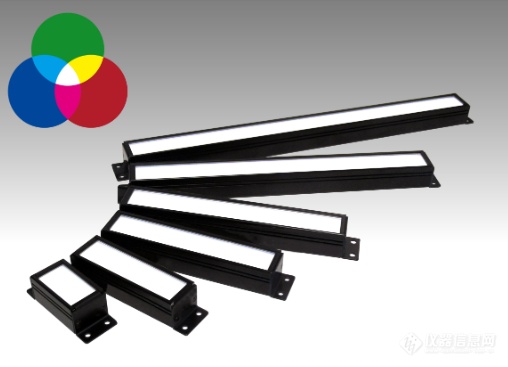

AITEC 艾泰克全彩漫射线型线扫光源 LLG-NRGB 系列

AITEC 艾泰克全彩漫射线型线扫光源 LLG-NRGB 系列

特色

● 低成本全彩低成本的经济型

 ● 降低检查过程中因物体颜色不同而更换照明的成本

● 独立调暗三种RGB波长，实现输出颜色的微妙融合

● 能够单色照明红、绿、蓝

● 紧凑且具自然散热能力

用例示例

表面检测、外观检测、打印检测、

形状检测、字符检测、色彩识别 线

式相机、区域相机及图像处理光源

一、核心规格参数

1. 发光长度规格：75 /155 /235 /315 /395 /475 /555 /635 /715mm 型号示例：LLG-235NRGB、LLG-395NRGB（A 带安装耳，B 不带安装耳）

2. 发光面宽度：19mm（窄幅漫射发光面）

3. 冷却方式：铝合金壳体自然散热，无风扇 FANLESS，零气流，不会吹动薄膜薄片工件

4. 供电规格：DC24V，推荐配套 LPDCK4 多通道 RGB 光源控制器，R/G/B 三路可独立调光

5. 发光原理：RGB 三色 LED 独立通道，可单独开启红 / 绿 / 蓝单色，也可三色混合，精细调节混色比例

6. 光学特性：内置高均匀扩散板，漫射柔光，压制镜面反光，减少高光溢出现象

7. 外壳：铝合金一体成型，厚度紧凑，A 版本自带固定安装耳，B 版本无耳，可定制支架

8. LED 寿命：25000~30000 小时

9. 照射模式：反射照明、透射背光两用

二、产品核心特点

✅ RGB 三色独立调光，颜色灵活切换R/G/B 三路通道亮度独立可调，可单独红 / 绿 / 蓝单色照射，也可以三色混合自定义颜色。产线上工件颜色变化时，软件一键切换光源颜色，不需要停机更换光源，节省换型工时与硬件成本。

✅ 漫射柔光，抑制镜面反光内置扩散板输出均匀漫射光，高光泽、曲面工件不容易出现局部强光反光，适合彩色印刷、彩色涂层检测。

✅ 无风扇零气流，洁净环境可用无旋转风扇，没有气流扰动轻薄薄膜、隔膜；无尘车间可直接使用，无风扇磨损、积灰异响，适合 24 小时连续生产，维护简单。

✅ 紧凑型机身，安装灵活窄幅 19mm 发光面，整机体积小巧，设备集成空间紧张的工位也可以安装，兼容线阵、面阵两种工业相机。

✅ 高性价比全彩方案相比传统独立三路单色光源，单条 LLG-NRGB 集成 RGB 三色，BOM 成本更低，布线简化，是彩色检测经济型优选方案。

三、行业应用案例详细分析

案例 1：彩色标签 / 软包装印刷缺陷检测（LLG-395NRGB）

场景：食品、日化彩色包装卷材在线线扫检测，检测项目：漏印、墨点、色彩偏差、套印错位、文字缺印。选型理由

1. 包装有多种底色，使用 LLG-NRGB，可根据底色切换光源颜色（补色原理：红色工件用绿光照射，缺陷对比度最大化），无需更换硬件光源，多批次产品换型仅软件调参。

2. 漫射柔光，塑料薄膜表面反光被抑制，印刷图案不会出现局部高光，彩色文字成像稳定。

3. 无风扇，不会吹动薄塑料卷材，杜绝薄膜抖动造成图像模糊误检。成像效果：利用补色光学原理，不同底色印刷缺陷对比度自动增强，识别彩色墨斑、套印偏差。

案例 2：锂电池彩色极片、涂层颜色识别检测（LLG-235NRGB）

场景：锂电极片涂层、隔膜彩色涂层在线检测，识别涂层色差、缺料、异色斑点。选型理由

1. 极片涂层有多种色系，RGB 三色独立调节，匹配不同涂层的光学吸收特性，识别微小色差缺陷；

2. 零气流，不会吹动极片薄膜；

3. 漫射光避免金属集流体反光掩盖涂层异色缺陷。

案例 3：PCB 彩色阻焊板、FPC 柔性板外观检测

场景：PCB 绿油、红油、黑油阻焊层检测，识别色差、划痕、露铜、油墨气泡。选型理由PCB 不同颜色阻焊层，单色白光缺陷对比度差；LLG-NRGB 切换对应补色光源，例如绿色阻焊板采用红光照射，露铜缺陷对比度大幅提升；漫射光压制铜箔反光。

案例 4：彩色胶片、彩色光学膜片缺陷检测

场景：彩色滤光膜、彩色胶片卷材检测，检测色斑、划痕、杂质。选型理由多批次产品颜色不同，光源可软件切换 R/G/B 单色，适配不同滤光片，漫射背光模式下，内部杂质清晰显现；无尘工况适配。

案例 5：零部件颜色分选 + 外观同步检测

场景：塑胶件、橡胶条，同时完成颜色分类 + 表面划痕脏污检测。选型理由RGB 光源配合彩色相机，直接采集工件色彩信息做颜色分拣；同一条光源同时兼顾外观缺陷检测，一套光源同时实现两项检测功能，精简设备结构。
