AITEC艾泰克 超高辉度光纤耦合 LED 光源 LLBG 系列

AITEC艾泰克 超高辉度光纤耦合 LED 光源 LLBG 系列

特色

● 实现超过250W元哈拉尔光源的光输出

● 外部接口：标配并行/RS-232C/局域网端口

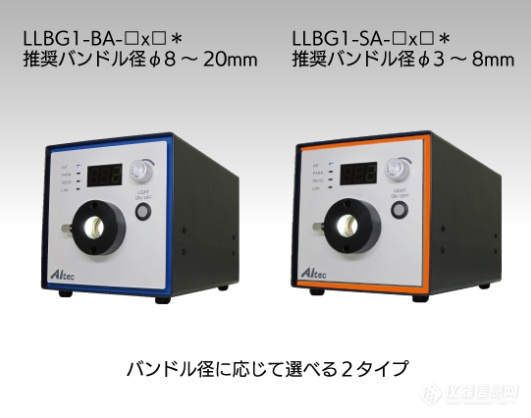

● 根据束状直径提供两种类型（推荐束径：Φ3~8mm、Φ8~20mm）

● 通过专有冷却机制实现稳定光输出

品牌：日本 AITEC（アイテックシステム，艾泰克） LLBG 是大功率光纤输出型 LED 光源主机，光输出能力超越传统 250W 金属卤素灯，专为高要求机器视觉、显微、线扫检测开发；搭配玻璃光纤束输出光线，可适配线型光纤、环形光纤、点光纤。衍生型号 LLBG-ZAF3 支持内置滤光片转轮，最多可装载 6 枚滤光片，实现多光谱快速切换。 区分：LLBG 是大功率款；LLBKC 为小型紧凑型光纤光源；ZLBA-A 为高速频闪大功率光纤光源。LLBG 主打超高光量、长寿命替代金卤灯，基础款为连续点灯（无频闪）。

一、核心规格参数

1. 型号分支

• LLBG1-SA：适配光纤束 Φ3~8mm（小芯径光纤）

• LLBG1-BA：适配光纤束 Φ8~20mm（大芯径光纤，光通量更高）

• LLBG-ZAF3：带滤光片切换器版本，内置转轮，最多 6 片滤光片自动切换

2. 供电：AC100~240V 宽电压，50/60Hz，全球通用

3. 点灯方式：恒流控制，连续点灯模式（基础款不支持频闪，如需频闪选 ZLBA-A）

4. 冷却方式：双风扇强制风冷，前面进风、背部排风，自研散热结构保障长时间光量稳定

5. 调光：多级恒流精细调光，内置光反馈补偿，抑制 LED 老化带来的亮度衰减，长期照度漂移极小

6. 通讯接口（标配）：并行 I/O、RS232C、LAN 网口；上位机软件远程调光、开关、状态读取

7. 可选波长：白光（主力）、红光 R、绿光 G、蓝光 B、NIR 近红外；UV 紫外版本可定制

8. LED 寿命：约 50000 小时（光衰至初始 70% 基准，远高于传统金卤灯）

9. 输出通道：单通道光纤输出

10. 工作环境：5~40℃，湿度 20~80% RH，无结露

二、产品核心特点

✅ 亮度超越 250W 金卤光源，直接替换传统金卤设备LED 方案输出光量超过 250W 金属卤素灯；光谱匹配原有金卤光源，老设备改造无需大幅修改机械结构，不用频繁更换灯泡，运维成本大幅降低。

✅ 两种光纤接口规格，适配不同光纤束SA 小芯径适合小光斑点照明；BA 大芯径适合需要大光通量的线型光纤、大面积环形照明。光纤可以灵活更换，单台主机搭配多种光纤头，实现点 / 线 / 环多种打光方式。

✅ 可选内置滤光片转轮 LLBG-ZAF3，多光谱自动切换滤光片转轮版本可装 6 枚滤光片，软件自动切换波段，单台光源实现多光谱检测，不用多台光源主机，适合材质识别、色差、薄膜光谱检测场景。

✅ 光纤分体式，工位无热量光源发热主体放置机柜，检测端仅光纤出光头，几乎无发热，避免塑胶、薄膜、热敏工件受热变形；柔性光纤可以伸入狭小腔体，多角度打光。

✅ 丰富通讯接口，自动化设备集成便捷LAN 网口 + RS232 + 并行触发，PLC、视觉控制器可以远程控制光源亮度与启停，适合全自动在线产线。

三、行业应用案例详细分析

案例 1：光学薄膜、涂布基材低对比度缺陷检测（LLBG1-BA + 线型光纤）

场景：高透光学膜、偏光片卷材，线阵相机检测薄膜波纹、厚薄不均、微弱划痕、干涉色斑。选型理由

1. 超高光量，足够的光通量穿透厚膜材，把低对比度的微弱缺陷可视化；

2. 光纤分体，主机远离卷材工位，不会加热薄膜造成形变；

3. 光反馈稳光，24 小时量产，照度稳定，减少误检、降低设备校准频次。成像效果：普通条形光源很难捕捉的薄膜微小波纹、厚薄差，LLBG 高亮度照明下对比度明显提升。

案例 2：精密金属零部件微观凹凸缺陷、镭雕 OCR 检测（LLBG1-SA + 环形光纤）

场景：精密轴、轴承、微型冲压件，检测表面微小磕碰、划痕、激光刻印字符读取。选型理由

1. 搭配环形光纤做同轴照明，强化微观凹凸轮廓；

2. 替代老旧 250W 金卤光源，LED 长寿命，减少产线停机更换灯泡；

3. 光输出稳定，OCR 识别长期稳定。

案例 3：滤光膜、薄膜多光谱材质识别（LLBG-ZAF3 带滤光转轮）

场景：光学滤光片、多层复合膜，通过不同波段光谱识别材质分层、异色杂质。选型理由

1. 内置 6 片滤光片自动切换，软件一键切换检测波段；

2. 单台光源完成多光谱采集，不需要多套光源硬件，精简设备 BOM；

3. 高亮度保证不同滤光波段下，图像信噪比充足。

案例 4：金相显微镜、数码显微镜样品观察（白光版本）

场景：材料金相分析、样品裂纹、微观组织观察，显微镜光纤接口照明。选型理由标准光纤接口，可直接对接显微镜；光量远超普通小型光纤光源，适合高倍率显微观察。

案例 5：大面积玻璃基板、液晶基板异物检测

场景：平板玻璃基板，透射方式检测内部结石、气泡、杂质。选型理由：大芯径 BA 型号搭配宽幅线型光纤，大光通量透射照明，基板整幅亮度均匀，微小气泡稳定检出。
