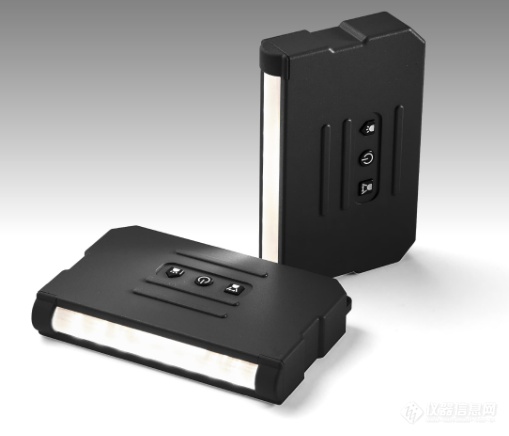

AITEC 艾泰克目视检查用 LED 手持照明CML-VLD50A-BK

AITEC 艾泰克目视检查用 LED 手持照明CML-VLD50A-BK

特色

● 能够通过智能手机或简单相机成像划痕等

● 高定向性伪平行光使细微划痕更易辨认

● 鲜明光线可拍摄物体的原始颜色

● 适合制造现场的电池操作

 ● 角度较窄（约20度） 兼容多种工件，支持两种广角（约40度）模式和三级亮度调节

● 通过连接表带防止丢失

● 配备三脚架螺丝孔（UNC1/4英寸螺丝孔）以供固定使用

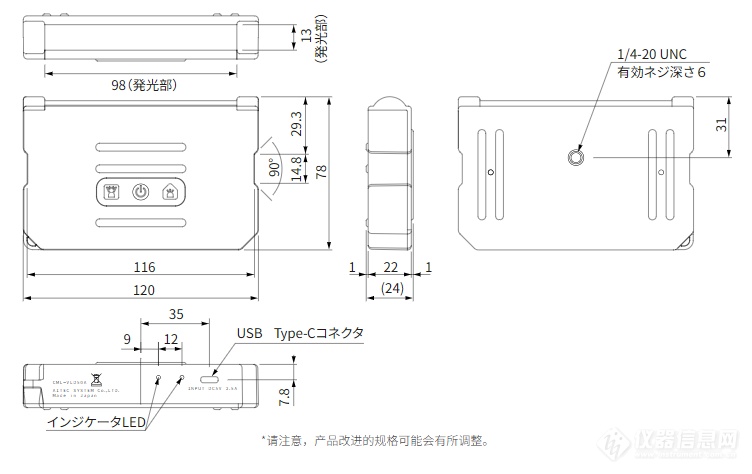

外部示意图：

一、产品概述

CML-VLD50A-BK 是便携式电池供电型目视缺陷检查光源，采用高指向性伪平行光光学设计，专门用于产线人工抽检工件表面微小划痕、凹凸不良。手持便携，不需要外接电源，也可固定在支架上配合手机 / 简易相机拍照留存缺陷图像。

二、核心特点

1. 伪平行光光学：高指向性，微弱划痕、拉丝、压痕、凹陷缺陷会产生明暗对比，普通光源很难看到的细微缺陷，该光源可以清晰显现。

2. 双角度切换：窄角约 20°、广角约 40°，一键切换；3 档亮度可调（强 / 中 / 弱），适配不同反光材质工件。

• 窄角强光（20°）：100mm 距离中心照度可达 12000lx，适合精细划痕检查

• 广角（40°）：100mm 照度约 9000lx，适合稍大范围快速巡检

3. 内置锂电池（2500mAh）：无线手持使用；强光广角约可持续 120 分钟，弱光窄角最长可达 1500 分钟；支持 USB 充电。

4. 高显色白光 LED，色温 5000K，Ra≥93：真实还原工件本色，不会产生色偏，便于判断污渍、异色不良。

5. 两种使用方式

• 手持巡检：搭配挂绳防丢失；

• 支架固定：底部带 UNC1/4 英寸三脚架螺孔，可以固定在工作台，配合手机 / 简易相机拍摄缺陷照片存档。

6. 机身小巧：尺寸 120×78×24mm，重量仅 230g，车间质检人员随身携带很方便。

三、实际用途（详细）

✅ 人工目视外观检查（主力用途）

1. 高反光金属件：铝合金、不锈钢、镜面金属腔体、冲压件表面划痕、拉丝、磕碰凹点、刀纹检查。

2. 3C 盖板 / 玻璃 / 光学镜片：手机盖板、保护玻璃、光学窗口片、镜头镜片表面微小划伤、脏点。

3. 板材、薄膜：金属板材、PET/PI 薄膜表面划痕、颗粒、褶皱缺陷抽检。

4. 模具零部件：模具型腔表面抛光不良、细微裂纹检查。

✅ 简易图像采集

配合智能手机或者小型相机，直接拍摄缺陷，用于不良品拍照留档、客户品质沟通，不需要搭建整套机器视觉系统。

使用场景：流水线抽检工位、来料检验室、售后不良品复盘、实验室样品外观评估。
