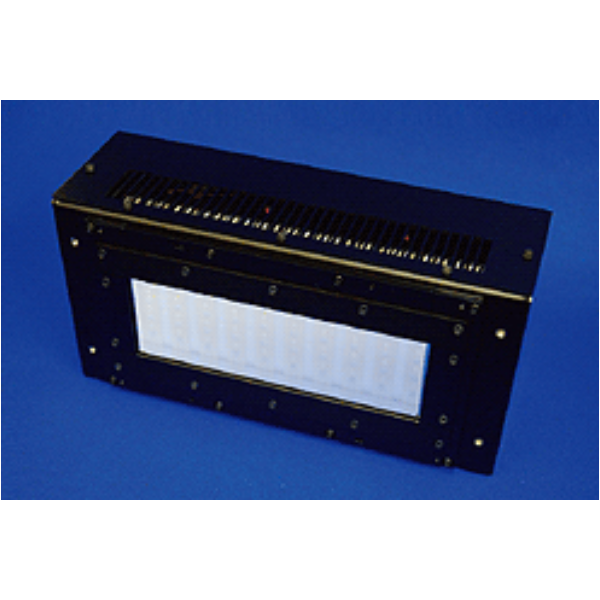

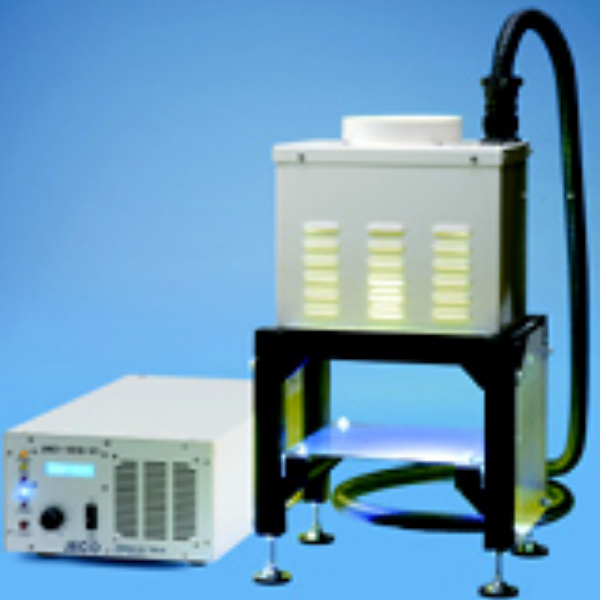

HOYA 豪雅长方形区域型 UV-LED 照射头H-10MAH20-1T18

HOYA 豪雅长方形区域型 UV-LED 照射头H-10MAH20-1T18

新型光学设计实现了“长范围广照射”和“高均匀单次射击”。

风冷区域型紫外LED灯，可选择三种波长（365nm/385nm/405nm）。

有效照明宽度..... 160毫米 X 40毫米（宽径=10海米）

巅峰强度：..... 500mW/cm2（365海米，385海米，405海米）（宽径=10海米）

冷却方法..... 强制风冷

外部尺寸：..... 300（西）×150（深）×105（高）毫米

一、核心规格参数

二、产品核心特点

1. 长矩形大面积均匀光斑，一次整面曝光全新光学设计，160×40mm 长方形照射区域。既不像 H-20AH4 的小正方形只适合小零件，也不像 LH 线型光源需要传送带扫描走料。适合中等长度、窄幅工件一次性整面固化，工件静止放置，单次曝光完成，减少设备运动机构，提升节拍。长方向照度平顶区间宽，产品从头到尾固化能量一致，不会出现两端固化不足。

2. 风冷冷光源，低红外热辐射LED 冷光源，几乎无红外发热，对热敏基材友好。PC、PET 薄膜、光学塑料、光学镀膜件不会受热翘曲、变形。强制风冷，不需要冷水机，现场没有水管，设备布局简单，维护工作量低，洁净车间同样适用。

3. 三波长通用光学设计365/385/405nm 使用同一套光学镜头，更换波长版本，不需要重新调整安装高度与光路，同一台自动化设备可以切换不同胶水配方，设备复用性强。

4. 完善工艺管控，适配精密制造追溯控制器内置累积光量监测，可记录每一件产品接收 UV 能量，方便 SPC 品质管控，满足 3C、半导体、医疗行业的工艺档案追溯。支持外部 IO 触发，对接机械手、传感器、载具定位信号，实现全自动工位联动。

5. 模块化维护前端石英保护镜片可以单独拆卸清洗、更换，不用整体更换昂贵灯头；灯头可多台拼接，扩展更长照射区域，适合大尺寸工件。可直接替换传统汞灯面光源，无臭氧、瞬间点亮、寿命更长。

三、实际用途与落地案例分析

案例 1：3C 电子 长条形 FPC 柔性线路板保护油墨固化

场景：长条 FPC 软板表面 UV 保护油墨、补强胶固化，工件长度 150mm 左右，宽度 30~35mm。工艺痛点：工件是长条型，如果用 H-20AH4（80×80 正方形）只能分段多次曝光，会产生接缝固化不均；线型光源需要传送带走料，设备机构复杂。FPC 基材 PET 薄膜，受热容易褶皱。选型方案：H-10MAH20-1T18，160×40mm 光斑，整块长条 FPC 一次性放入光斑内曝光固化。冷光源，基材温升低，薄膜不会起皱；光斑长边 160mm，整条软板能量均匀，没有分段接缝不良；控制器记录每一片能量，品质可追溯。

工艺配置：365nm 波长，机械手将载具送入光斑，触发 UV 照射，完成后移出，单工位静态固化。

案例 2：光学行业 长条光学导光板、光学薄膜涂层固化

场景：长条光学导光板侧边 UV 硬化涂层、PET 光学膜表面防指纹 UV 涂层固化，工件长度 140~150mm。痛点：光学产品对温度极其敏感，热变形会造成光学指标不合格；涂层对 UV 能量均匀性要求高，局部能量过高会造成膜层开裂。应用说明：160×40mm 矩形光斑完整覆盖工件；低发热，避免光学基材变形；平顶光场，涂层各处固化程度一致，不会局部过固化。适合平板式自动化工位，单张样品一次性曝光。

案例 3：半导体 / 光通信 长条阵列光学元件封装固化

场景：光传感阵列、一排光学透镜组件，长条载具一次摆放多颗零件，载具总长 150mm，需要一次性全部完成 UV 密封胶固化。选型逻辑：单光斑覆盖整个载具，一次性固化整排零件，提升产能；洁净车间适用，无臭氧；能量监控，满足半导体工艺管控。

案例 4：PCB 行业 长条线路板三防漆固化

场景：长条 PCB 板喷涂 UV 三防保护涂层，单块板长度 140mm。工艺：载具将 PCB 送入光斑区域，单次曝光完成整板三防漆固化；适合多品种中小批量生产，无需长传送带。

案例 5：新材料研发、实验室打样

长条型样品、长条基材 UV 树脂、油墨配方研发测试，一次性照射长条样品，方便对比不同配方固化效果。
