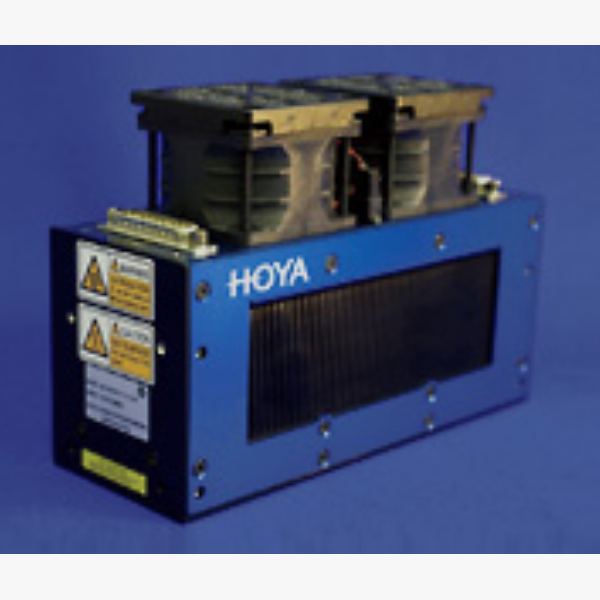

HOYA 豪雅长幅线型 UV-LED 照射头H-4MLH200-V1/V2/V4-1S19

HOYA 豪雅长幅线型 UV-LED 照射头H-4MLH200-V1/V2/V4-1S19

一、核心规格参数

二、产品核心特点

1. 190mm 超长线型光斑，适配宽幅卷对卷产线MLH 系列属于豪雅大功率线型光源，190mm 有效照射宽度，相比前面 H-12LH4 (110mm)、H-16LH4 (140mm) 幅宽更大。适合宽幅卷材连续走带固化，传送带持续输送，产品匀速通过光斑完成固化。 V1/V2/V4 三个光学版本方便客户按需取舍：追求均匀度选 V2；追求高能量、快速固化选 V4；性价比选型 V1。

2. 强化风冷散热，长时间连续量产稳定大功率 LED 阵列，优化风道结构，长时间 24h 量产温升可控。冷光源红外辐射低，减少 PET、PI 薄膜、软基材受热变形，适合柔性卷材。无臭氧，洁净车间友好。

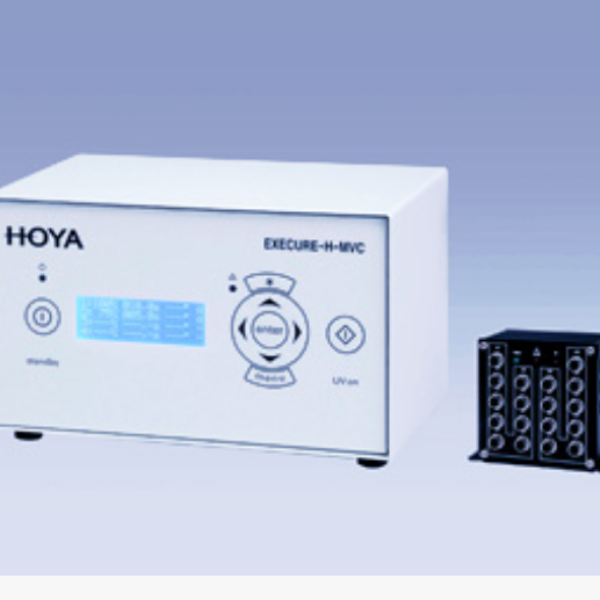

3. 多灯头同步联动H-4MVC 控制器支持多台 MLH 灯头同步控制，长产线可以多组拼接，照射长度自由扩展，并且各灯头调光、触发动作同步，整线固化一致性稳定。

4. 完整工艺监控，适配精密行业品质管控可实时监测累积 UV 能量，每一卷材料固化能量可记录存档，满足 3C、光学膜行业 SPC 管控。IO 信号可对接产线 PLC、编码器，实现速度联动调光：产线速度变快，光源自动提升功率，保证单位接收能量恒定。

5. 模块化维护保护镜片可单独拆洗更换，不用更换整个灯头；LED 阵列模块化，维修成本更低。可直接替换传统汞灯线型固化设备，能耗更低、寿命更长、开机无需预热。

三、实际用途与落地案例分析

案例 1：光学薄膜卷对卷 UV 硬化涂层固化

场景：PET 光学膜、防指纹膜、硬化膜，卷材宽度 180mm 以内，卷对卷连续涂布之后 UV 固化。工艺痛点：卷材宽度接近 190mm，H16LH4 的 140mm 幅宽不够；薄膜基材薄，受热易拉伸变形；整卷膜要求从头到尾固化能量波动极小。选型方案：H-4MLH200-V2-1S19（高均匀 V2 版本）。190mm 光斑完整覆盖卷材；低发热，薄膜不易拉伸褶皱；控制器搭配编码器联动，传送带速度变化自动调节 UV 功率，保证能量稳定。

波长选型：365nm 用于高硬度硬化涂层；385nm 用于防指纹涂层。

案例 2：FPC 柔性线路板卷对卷保护油墨固化

场景：宽幅 FPC 软板（幅宽 180mm），卷对卷印刷 UV 保护油墨，连续固化。痛点：软板 PI 基材耐高温差，油墨固化均匀性要求高，不能局部固化不足。应用：190mm 长条光斑，整幅软板一次性照射；风冷低温，减少软板翘曲；能量记录，用于产品品质追溯。

案例 3：锂电池隔膜 / 功能涂层固化

场景：锂电隔膜表面 UV 改性涂层，卷材连续走带固化。选型逻辑：宽幅卷材适配，连续 24 小时量产稳定；低发热不损伤隔膜基材；无臭氧，产线环境友好。

案例 4：印刷行业 宽幅标签、薄膜油墨流水线固化

场景：薄膜标签 UV 油墨印刷，卷材宽度 180mm，印刷后在线固化。

选用 V4 高照度版本，提升产线走带速度，提高产能。

案例 5：导光板、背光膜片侧边 UV 胶连续固化

场景：长条导光板流水线输送，侧边 UV 粘接胶固化。
