HOYA 豪雅小型 UV 点照射透镜单元 LM-01

HOYA 豪雅小型 UV 点照射透镜单元 LM-01

品牌：HOYA 豪雅（HOYA CANDEO OPTRONICS，日本） 产品定位：EXECURE-H 系列 LED UV 点光源专用光纤末端透镜单元（光学镜头，不含光源主机），属于光纤式 UV 点照射镜头，和 HLL-L / HLL-Q / HLL-S 同属豪雅 UV 光学镜头产品线，专门搭配豪雅 LED 紫外点光源 + 专用光纤使用，多用于精密微小点位 UV 固化。 ✅区分：HLL 系列是汞灯 EXECURE4000/UL750 配套镜头；LM-01 是 LED 款 EXECURE-H（H-1VC II、H-MVC）光源专用镜头，不能混用。

一、基础规格参数

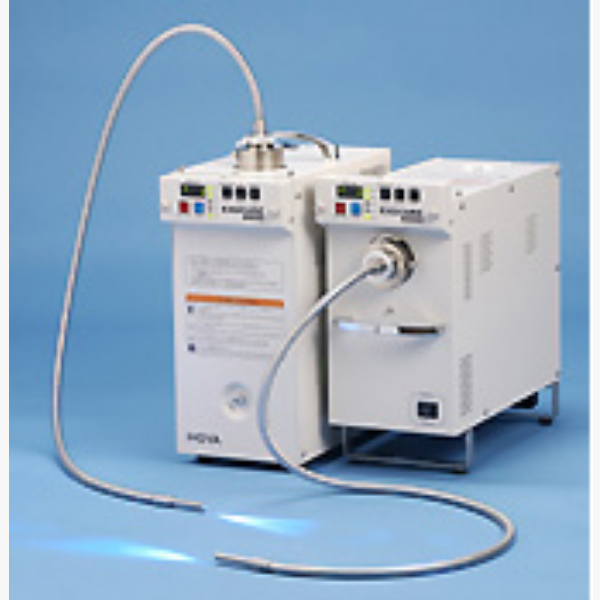

1. 适配光源：HOYA EXECURE-H 系列 UV-LED 点光源（H-1VC II、H-MVC 控制器）+ 豪雅专用 LED 光导光纤

2. 适用紫外波段：365nm（主力），适配 LED 紫外输出

3. 光学镜片：紫外熔融石英透镜组，耐 LED 紫外长期照射，低光衰、不易黄变

4. 光斑特性：高斯分布小聚光光斑，小范围高能量密度；可通过调整工作距离 W.D 微调光斑直径

5. 镜筒结构：小型金属镜筒，体积小巧，螺纹安装，适合机械手末端、设备狭小工位集成

6. 光路：光纤导入式，把光纤输出的发散紫外光束收敛汇聚，在工件表面形成集中 UV 照射光斑

7. 安装：标准螺纹接口，直接锁在豪雅光纤输出端，拆装便捷，属于可单独更换的光学耗材

二、产品核心特点

1. 专为 HOYA UV-LED 点光源配套开发LM-01 是 LED 光源专属透镜，光学设计匹配 LED 光纤的出光特性，和汞灯 HLL 系列光路设计不一样，不能直接替换 HLL-S/HLL-L 镜头。光输出匹配 EXECURE-H 控制器的光强闭环控制，光强稳定性好。

2. 紧凑小型化结构，适配自动化设备狭小空间体积很小，重量轻，可直接安装在赛腾自动化设备的点胶固化工位、Z 轴机械手末端，多工位并行组装设备非常适合。

3. 石英镜片耐 UV 老化，长期连续产线稳定运行采用紫外熔融石英镜片，在 365nm 紫外波段透过率高；长期连续照射下光衰缓慢，适合工厂 24 小时自动化产线。金属镜筒无塑胶件，不会被 UV 分解产生有机析出污染精密元器件，满足洁净车间要求。

4. 模块化耗材，维护成本低镜头属于消耗件，胶水挥发物污染镜片、光学老化时，仅单独更换 LM-01 镜头单元，不需要更换 UV 光源主机、控制器和光纤，大幅降低产线维修成本。

5. 光斑可调，适配不同微小胶点尺寸通过调整镜头到工件的工作距离，可微调光斑大小，适配不同直径微小 UV 胶点，灵活匹配多种产品点位固化需求。

⚠️局限：光斑为高斯分布，中心能量高、边缘衰减，不适合大面积平面固化、掩膜 Mask 曝光；仅适合单点小范围 UV 固化场景。

三、实际用途与落地案例分析（赛腾自动化设备典型场景）

案例 1：3C 电子摄像头模组 VCM 微小定位胶固化（最常用场景）

场景：手机、平板摄像头 VCM 马达，微小定位点 UV 密封胶粘接，胶点直径很小，胶水厚度大，需要集中 UV 能量快速固化；周边存在光敏电子元件，不能大范围紫外散射照射。痛点：普通镜头光强不足，厚胶表层固化内部不干，出现脱粘、气泡；大面积光源会损伤周边光敏元器件。LM-01 方案：搭配豪雅 EXECURE-H-1VC II UV-LED 光源 + 光纤 + LM-01 镜头，输出小光斑高能量 UV，精准对准微小胶点，短时间完成固化；光斑集中，减少紫外散射，保护周边精密电子器件。

价值：固化节拍快，适配赛腾高速自动化组装设备，提升产线良率。

案例 2：光通信 TO 封装、光纤准直器微小透镜粘接固化

场景：光通信器件 TO 封装，透镜与金属基座之间微小点位 UV 胶粘接；器件精密，内部光敏芯片不能被大面积 UV 照射。痛点：粘接点位微小，胶水需要高能量快速固化，防止胶水流动移位。选型方案：LM-01，定点聚光，只对粘接点位输出紫外能量，快速固化，保护器件内部光学芯片。

案例 3：半导体分立器件引脚保护胶单点固化

场景：功率器件、MOS 管引脚局部点 UV 保护胶，微小点位固化，芯片主体区域不能被紫外照射。痛点：保护胶厚度大，普通光源能量不足，固化不充分；不能使用大面积均匀光源。LM-01 方案：小光斑定点照射，集中能量完成引脚 UV 保护胶固化，精准控制照射范围，保护芯片本体。

案例 4：精密传感器模组微小零件 UV 粘接

场景：3C 光学传感器、红外传感器组件微小零件组装，单点 UV 胶固定，对组装精度要求高，胶水固化前容易流动偏移。优势：高光强，点胶完成瞬间固化，锁定零件位置，防止胶水流动造成组装偏移；小型镜筒，可集成在自动化检测组装工位。
