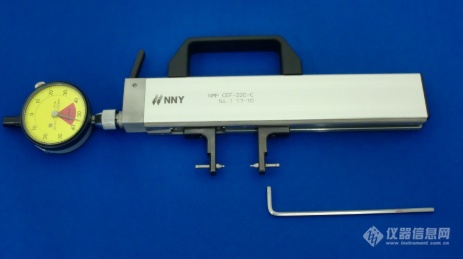

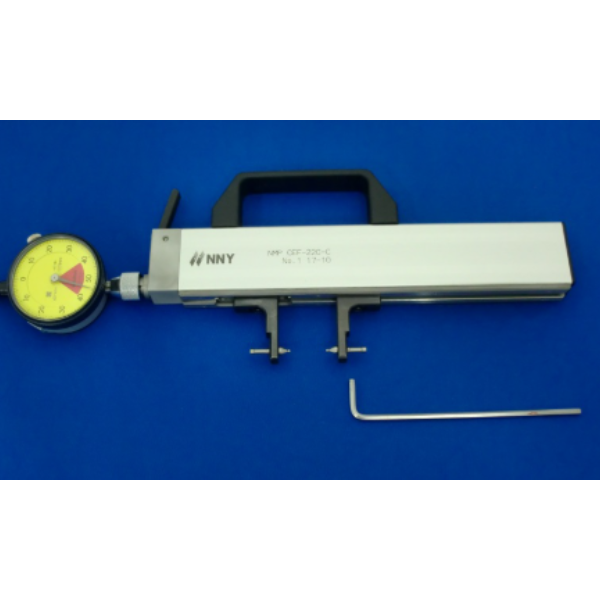

代理日本NNY南谷外径比较式卡钳CEF-220-C

代理日本NNY南谷外径比较式卡钳CEF-220-C

一、基础规格参数

• 测量范围：外径 1～170mm（L 型标准臂）

• 标配臂长：出厂标准臂；可选 20/30/40/50/60mm 加长臂（后缀 - H 标注，例：CEF-220-60H-C）

• 测头接口：M2.5 / φ3.5 / φ5.0 可选；支持球形测头、平测头、薄片测头、三点专用测头，最小可定制 φ0.2 小球测头

• 测量原理：比较式差值测量，必须搭配外径 Master 标准棒归零，表头读取尺寸偏差，不能直接读取绝对尺寸

• 重复性：≤0.003mm

• 适配表头：三丰数显千分表、百分表（表头单独选配）

• 机身材质：轻量化铝合金，手持长时间检测不易疲劳，也可工装固定在线检测

• 最大承重：勾选【无此项参数】（量具无承重）

✅ 和 CEG-220-C 核心区别 CEF-220-C：标准短臂款，适合外露、无台阶干涉、大规格外齿轮 / 外花键；CEG-220-C：深度加长臂款，用于台阶下方、沉台内部、长外花键，避开工件台阶干涉。

✅ 和 CEF-150-C 对比 CEF-150-C：S 型，外径 1～90mm，中小齿轮、小轴； CEF-220-C：L 型，外径 1～170mm，大齿轮、大直径花键、大传动轴。

✅ 和 CIF/CIG-220 内径款区分 CIF/CIG-220：测内径、内花键、内齿轮； CEF/CEG-220：测外径、外花键、外齿轮。

二、产品核心特点

1. 专门针对大规格奇数齿外齿轮跨棒距痛点大模数、大直径行星齿轮、减速机齿轮，奇数齿居多，普通公法线千分尺很难稳定放置测棒，极易打滑、读数离散；CEF-220-C 搭配球形测头三点定位，夹持稳定，重复性优异。

2. 模块化测头、测量臂可单独更换根据齿轮模数、齿槽宽度、沟槽结构自由更换测头；大模数齿轮、宽槽、曲面工件可以单独定制测头。

3. 比对式测量，降低人为误差先拿标准 Master 棒归零，再测工件，表头只输出偏差值。不同检验员、换班次检测，数据一致性好，适合大工件批量巡检、全检管控。

4. 表头通用性强，存量表头复用市面上主流数显千分表、百分表均可安装，不需要整套重新采购指示表，降低投入成本。

5. L 型大开口机身，兼顾刚性与便携开口行程更大，适配 170mm 以内大外径工件；机身依然是轻量化铝合金，单手可操作；也可以固定在工装、自动化设备上做在线检测，风电、工程机械减速机行业大量使用。

⚠️局限说明 ① 必须配套外径 Master 标准棒归零，无基准件无法直接测绝对尺寸； ② 只适合外径方向测量； ③ 主机不含指示表头、不含标准 Master 棒，均属于选配件。

三、行业用途 + 落地案例分析（详细）

案例 1：大规格行星减速机外齿轮跨棒距 M 值检测（主力场景）

痛点：工程机械、光伏跟踪、大型伺服减速器的行星外齿轮，外径偏大，超过普通 CEF-150-C 的 90mm 上限；很多是奇数齿，普通千分尺放不稳测棒，数据飘移；三坐标测量节拍很长，滚齿工序旁没法快速抽检。 方案：CEF-220-C + 对应规格球形测头 + 大尺寸 Master 标准棒归零，手持快速读取跨棒距 M 值偏差。 效果：单件几秒完成，工序旁随检；及时监控滚刀磨损、工装偏移，拦截批量不良，是日系大型减速机厂商标配方案。

案例 2：大直径外花键 OBD 棒间距检测

痛点：重型变速箱、工程机械传动轴的大外花键，齿厚大、外径大，超出 S 型量程；花键连接承载扭矩大，棒间距公差严格，一旦超差会出现啮合异响、断齿。 方案：CEF-220-C 搭配大球径测头卡在齿槽之间比对 OBD 棒间距。 效果：来料检验、滚齿后巡检快速判定，减少三坐标排期压力，缩短质检周期。

案例 3：大轴外沟槽、大卡簧槽外径检测

痛点：液压主阀、重型传动轴的外卡簧槽，轴径大，槽在台阶附近；普通外径千分尺测爪短，容易和台阶干涉，落不到槽底。 方案：CEF-220-C 搭配平测头伸入槽底比对槽底外径。 效果：不仅判断通止，还能读出偏差趋势，监控数控车、磨床刀具磨损，提前预判尺寸漂移。

案例 4：大型滚珠丝杠、重载丝杆外滚道有效径比对

痛点：重载滚珠丝杠外滚道是圆弧曲面，外径大，普通外径千分尺只能测外圆，无法贴合滚道曲面，管控不了核心有效径。 方案：CEF-220-C 搭配三点式弧形专用测头，用标准母件归零比对滚道有效直径。 效果：丝杠厂家磨加工巡检、入库复检使用。

案例 5：大型同步带轮、精密销轴批量外径比对
